Ф4103-М1

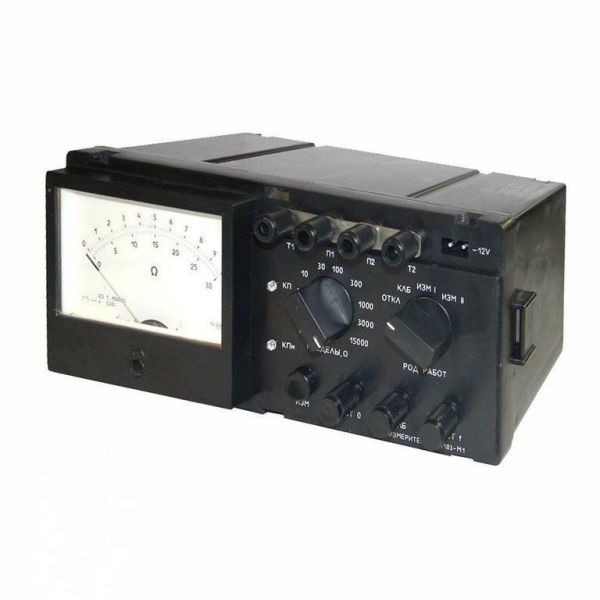

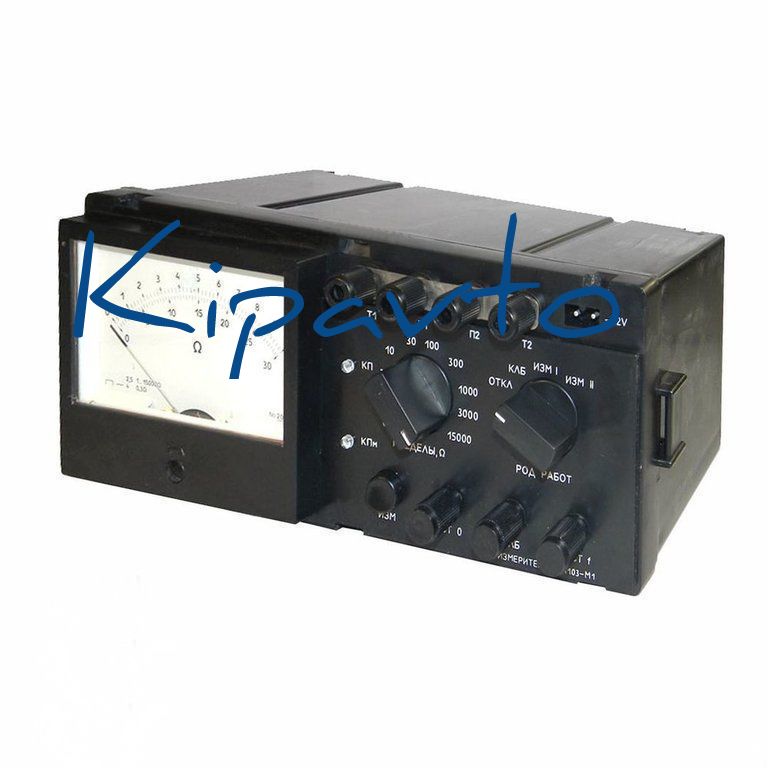

Ф4103 Измеритель сопротивления заземления Измеритель сопротивления заземления Ф4103-М1 предназначен для измерения сопротивления заземляющих устройств, удельного сопротивления грунтов и активных сопротивлений как при наличии помех, так и без них с диапазоном измерений от 0-0,3 Ом до 0-15 Ком (10 диапазонов). Измеритель Ф4103-М1 является безопасным. При работе с измерителем в сетях с напряжением выше 36 В необходимо выполнять требования безопасности, установленные для таких сетей Технические характеристики измерительного прибора Ф4103-М1: — Класс точности измерительного прибора Ф4103 – 2,5 и 4 (в зависимости от диапазона измерения). — Питание – элемент (R20, RL20) 9 шт. — Частота оперативного тока – 265-310 Гц. — Время установления рабочего режима — не более 10 секунд. — Время установления показаний в положении «ИЗМ I» — не более 6 секунд, в положении «ИЗМII» — не более 30 секунд. — Продолжительность непрерывной работы не ограничена. — Норма средней наработки на отказ — 7250 часов. — Средний срок службы — 10 лет — Условия эксплуатации — от минус 25 ° С до плюс 55 ° С. — Габаритные размеры, мм – 305х125х155. — Масса, кг , не более – 2,2. Перед проведением измерений измерителем Ф4103 необходимо, по возможности, уменьшить количество факторов, вызывающих дополнительную погрешность, например, устанавливать измеритель практически горизонтально, вдали от мощных электрических полей, использовать источники питания 12±0,25В, индуктивную составляющую учитывать только для контуров, сопротивление которых меньше 0,5 Ом, определять наличие помех и так далее. Помехи переменного тока выявляются по качаниям стрелки при вращении ручки ПДСТ в режиме «ИЗМI». Помехи импульсного (скачкообразного) характера и высокочастотные радиопомехи выявляются по постоянным непериодическим колебаниям стрелки. Пример расчет погрешности при измерении прибором Ф4103 . Измеряется сопротивление заземляющих устройств подстанции напряжением 110кВ. Температура воздуха — минус 10 град., влажность — 100%. Измеритель Ф4103-М1 питается от внутреннего источника, положение измерителя горизонтально, сильных электромагнитных полей, влияющих на измерения нет. Измеренная величина сопротивления Rx=0,15 Ом на диапазоне 0 — 0,3 Ом. В измеряемой цепи были обнаружены помехи переменного тока. Погрешность измерения в общем случае вычисляется по формуле — D=D0+Dc1+Dc2+Dc3+…+Dcn, где D0 — предел основной погрешности прибора, Dcn — погрешности от влияющих факторов. Учтем максимально возможные погрешности: от индуктивности заземлителя — Dc1=8%, от температуры — Dc2=20-(-10)/10*4=12% от напряжение питания — Dc3=4% от помех переменного тока — Dc4=2% D=D0+Dc1+Dc2+Dc3+Dc4=4+8+12+4+2=30% Относительная погрешность Y может быть рассчитана по формуле — Y=N*D/Rx, где N — диапазон измерений, Rx — измеренное сопротивление. Имеем — Y=0.3*30/0.15=60%. Вероятность того, что все составляющие погрешности будут иметь максимальную величину с одинаковым знаком — чрезвычайно мала, поэтому итоговая погрешность измерений будет значительно Комплектация: измеритель сопротивления заземления Ф4103-М1
