ЭВ2231

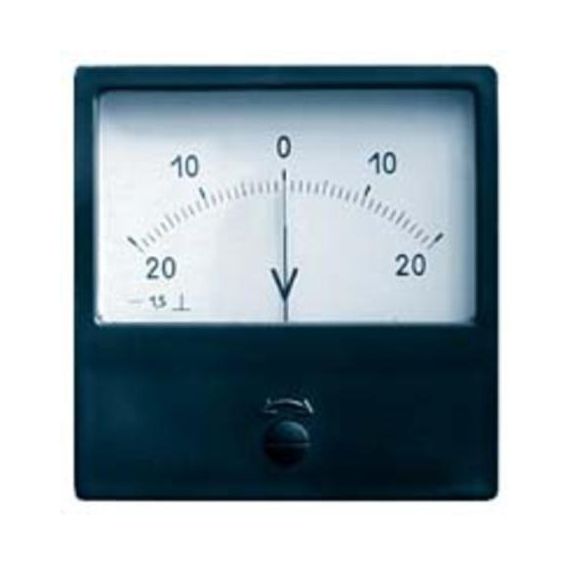

ЭВ2231 Вольтметр щитовой постоянного тока Вольтметры, милливольтметры, киловольтметры ЭВ2231 предназначены для встраивания в измерительную и испытательную аппаратуру, служат для измерения напряжения постоянного тока в электрических цепях стационарных и переносных устройств, эксплуатируемых в закрытых неотапливаемых  помещениях. Вольтметры ЭВ2231 – приборы магнитоэлектрической системы с креплением подвижной части на кернах и подпятниках. Рабочее положение горизонтальное и вертикальное. Характеристики милливольтметров и вольтметров ЭВ2231: Диапазоны измерения Класс точности Ток полного отклонения 0-75 мВ 2,5 10 мА 75-0-75 мВ 1,5 0-150 мВ 2,5 150-0-150 мВ 1,5 0-1 В 2,5 1,0 мА 1-0-1 В 1,5 0-1,5 В 2,5 1,5-0-1,5 В 1,5 0-3 В 2,5 3-0-3 В 1,5 0-7,5 В 2,5 7,5-0-7,5 В 1,5 0-15 2,5 15-0-15 В 1,5 0-30 В 2,5 30-0-30 В 1,5 0-50 В 2,5 50-0-50 В 1,5 0-75 В 2,5 75-0-75 В 1,5 0-150 В 2,5 150-0-150 В 1,5 0-250 В 2,5 250-0-250 В 1,5 0-300 В 2,5 300-0-300 В 1,5 0-500 В 2,5 500-0-500 В 1,5 0-3 В,   0-30 В 2,5 0-7,5 В; 0-300 В 2,5 0-15 В; 0-300 В 2,5 0-30 В;  0-300 В 2,5 Характеристики вольтметров и киловольтметров ЭВ2231 с отдельными вспомогательными частями: Диапазоны измерения Класс точности Способ включения Ток полного отклонения 0-600 В 2,5 С добавочным сопротивлением ДС 0,6 МОм; 1,0 мА  (типа Р102) 1,0 мА 600-0-600 В 1,5 0-1 кВ 2,5 С добавочным сопротивлением ДС 1,0 МОм; 1,0 мА  (типа Р102) 1-0-1 кВ 1,5 0-1,5 кВ 2,5 С добавочным сопротивлением ДС 1,5 МОм; 1,0 мА  (типа Р102) 1,5-0-1,5 кВ 1,5 0-3 кВ 2,5 С добавочным сопротивлением ДС 3,0 МОм; 1,0 мА  (типа Р102) 3-0-3 кВ 1,5 Характеристики вольтмиллиамперметров и вольтамперметров ЭВ2231 с отдельными вспомогательными частями Диапазон измерений по напряжению Диапазон измерений по току Ток полного отклонения Падение напряжения Класс точности Способ включения 0-15 В 0-500 мА 5,0 мА 75 мВ 2,5 С индивидуальным шунтом Р105 и индивидуальным добавочным сопротивлением Р105 0-20 В 0-10 А 2,5 С измерительным шунтом 75ШСМ М3 на 10 А и проводами КП1-4 0-30 В 0-50 А 2,5 С измерительным шунтом 75ШСМ М3 на 50 А и проводами КП1-4, с индивидуальным добавочным сопротивлением Р105 0-50 В 0-50 А 2,5   Температура окружающего воздуха от минус 50 до +60°С Относительная влажность воздуха 95 %   при температуре 35 °C Масса 0,15 кг Габаритные размеры 60х60х50 мм По согласованию с заказчиком приборы могут изготавливаться со специальными шкалами и без заливки герметиком. Пример записи при заказе и в технической документации другой продукции: « Милливольтметр ЭВ2231 , 0-150 мВ, ТУ 4223-001-05798310-99»; без заливки герметиком: « Вольтметр ЭВ2231А , 100-0-100 В, ТУ 4223-001-05798310-99»: со специальной шкалой: « Вольтметр ЭВ2231.Х , ТУ 4223-001-05798310-99», где Х – исполнение по конструкторской документации; без поставки вспомогательных частей: « Вольтамперметр ЭВ2231 0-30 В и 0-50 А без Р105  ТУ 4223-001-05798310-99».
