ЭС0210/2Г

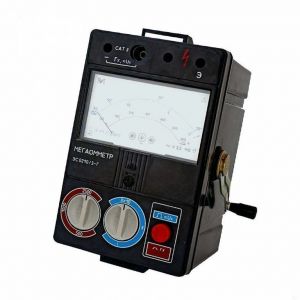

ЭС0210/2Г Мегаомметр Мегаомметр ЭС0210/2Г применяется для измерения сопротивления изоляции электрической проводов, кабелей, разъёмов, трансформаторов, обмоток электрических машин и других устройств, а также для измерения поверхностных и объёмных сопротивлений изоляционных материалов. При измерении с помощью мегаомметра ЭС0210/2Г сопротивления электрической изоляции следует учитывать температуру и влажность окружающего воздуха, от значения которых результат измерения зависит в большой степени. Мегаомметры ЭС0210-2Г  предназначены для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением и измерения действующего значения переменного или величины постоянного напряжения на измеряемом объекте. Мегаомметры обеспечивают разряд емкости объекта после проведения измерения. Мегаомметры ЭС0210/2Г построены по схеме измерителя отношений с логарифмической шкалой и состоят из следующих основных узлов: генератора переменного тока (для ЭС0210Г); трансформатора (для ЭС0210); преобразователя; электронного измерителя. Преобразователь предназначен для получения стабильного измерительного напряжения и выполнен по схеме с регулированием в цепи переменного тока. Переключение напряжения осуществляется путем изменения опорного напряжения на делителе. В мегаомметрах ЭС0210/2, ЭС0210/2Г — на двух логарифмических усилителях и повторителе напряжения на операционном усилителе. Ток измерителя пропорционален логарифму отношения измеряемого и образцового сопротивлений и не зависит от оперативного напряжения. Марка Диапазон измерений, МОм Выходное напряжение на зажимах, В ЭС0210/2, ЭС0210/2Г 0-5, 0-50, 50-10000 500± 50, 1000± 100, 2500± 250 Класс точности мегаомметров 2,5. Предельные значения погрешностей измерения сопротивления изоляции выраженные в виде приведенной к длине шкалы и в виде относительной равнозначны. Пределы допускаемых значений основных погрешностей измерений нормированы для рабочей части шкалы, отмеченной точкой. При измерении сопротивления изоляции токоведущего проводника относительно земляных оболочек (корпусов) зажим “Э” с землей не соединять! Питание мегаомметров ЭС0210 осуществляется от сети переменного тока напряжением 220В, питание мегаомметров ЭС0210-2Г – от встроенного электромеханического генератора. Скорость вращения рукоятки генератора – (120-144) оборотов в минуту. Оперативный ток при закороченных зажимах находится в пределах (0,6± 0,2) mA. Время установления показаний не более 15 s. Время заряда емкости объекта, величиной не более 0,5 m F, не превышает 15 s. Время разряда емкости аналогичного объекта до безопасного напряжения (не более 42V), который был заряжен до напряжения 2500 V не превышает 4 s. Режим работы прерывистый. Масса мегаомметров ЭС0210/2Г без комплекта шнуров не более 1,9 кг. Масса мегаомметра с комплектом шнуров и футляром не более 2,8 кг.. Норма средней наработки на отказ — 12500 часов, средний срок службы 10 лет. Комплектация: мегаомметр (мегомметр) ЭС0210/2Г , шнуры, сумка, встроенный вольтметр
