ЭНМВ-2

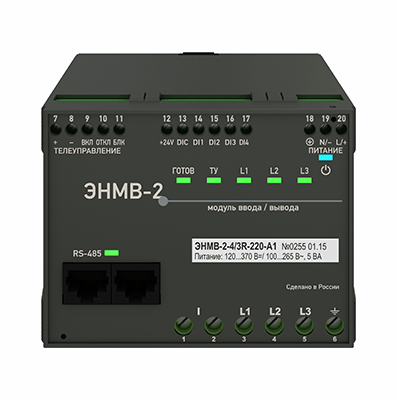

ЭНМВ-2 Модуль дискретного ввода/вывода ЭНМВ-2 расширяет возможности измерительного преобразователя ЭНИП-2 и применяется в составе систем телемеханики объектов распределительных кабельных сетей 6–20 кВ. Он обеспечивает телеуправление присоединением, телесигнализацию, контроль тока нулевой последовательности или тока фазы, а также позволяет осуществлять мониторинг уровня напряжения на трех фазах. ЭНМВ-2-4/3R подключается к порту RS-485-2 ЭНИП-2. ЭНИП-2 осуществляет передачу параметров, измеряемых и контролируемых ЭНМВ-2, вместе с остальным объемом обрабатываемых данных. Функции модуля ЭНМВ-2 Ввод и вывод дискретных сигналов — телесигнализация; — телеуправление. Контроль аналоговых сигналов — контроль напряжения; — контроль тока. Передача данных — поддержка протокола Modbus RTU Техническая характеристика модуля ЭНМВ-2 1 ДИСКРЕТНЫЙ ВВОД И ВЫВОД Входы Wet Contact; Uвх=20..250 В (DC/AC), Iмакс=2 мА 4 Выходы 3 релейных выхода: включение, от­ключение, контроль  Uвх макс: ~400 В (=220 В) Iвых макс ~10 А/= 0,12 А 2 КОНТРОЛЬ АНАЛОГОВЫХ СИГНАЛОВ Переменный ток 0,010(0,050)..2(10) А, 0,5%; Переменное напряжение 3…300 В, 0,5% 3 ИНТЕРФЕЙСЫ RS-485 (600..115200 бит/с) 1 порт — ModBus RTU 4  ПИТАНИЕ Напряжение питания 18..36 В= или универсальное 120..370 В=/ 100..265 В~ (45..55Гц), Не более 5 В•А 5 УСЛОВИЯ ЭКСПЛУАТАЦИИ И КОНСТРУКЦИЯ Рабочий температурный диапазон от –40 до +70 °С Корпус, ВШГ 75х100х110 мм, IP40 Конструкция Крепеж на 35 мм DIN-рельс
