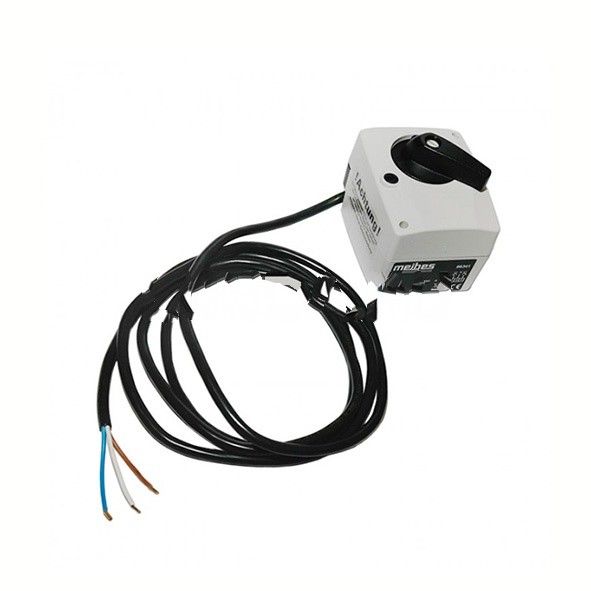

Электрический сервомотор, Meibes

Электрический сервомотор Meibes, предназначен для управления 3-х ходовым смесителем групп MK (или V-MK) от автоматики вентиляции или свободнопрограммируемых контроллеров. Оснащен  кабелем  длиной  2  м.  Предназначен  для  монтажа  непосредственно на смесителе групп серии MK. Реверсивный синхронный сервопривод 24В  /50Гц,  цикл  135  сек.,  переключатель  режимов  –  ручной/автоматический и  наглядная шкала степени открытия/закрытия, крутящий момент 10Нм. Обозначение  проводов: 1  -  питания  24  В  («-»  если  постоянный  ток  и  N  -  если переменный ток); 2 - провод питания 24 В («+» если постоянный ток и L - если переменный  ток);  3  -  провод  управляющего  сигнала  0...10  В(постоянный  ток); 5 - провод управляющего сигнала 0...10 В(постоянный ток).
