ЭА2268

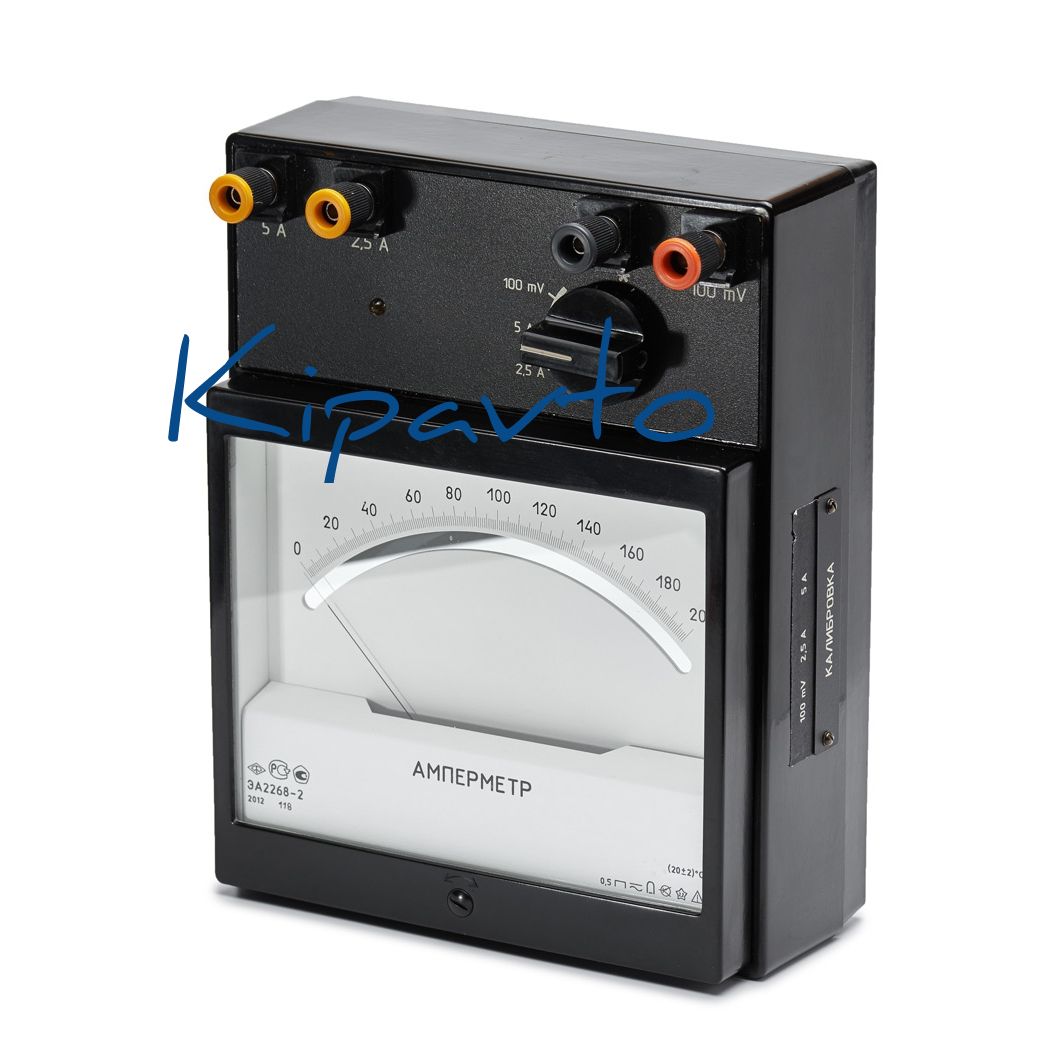

ЭА2268 Амперметры лабораторные Амперметры ЭА2268 предназначены для измерения силы тока в цепях переменного тока промышленной частоты и постоянного тока. Амперметры ЭА2268 применяется при поверке и калибровке менее точных приборов, а также, для проверки параметров изделий при их производстве, контроле и испытаниях. Приборы соответствуют требованиям ГОСТ 8711-2004, ГОСТ Р 52319-2005, ГОСТ Р 51522-99 Основные особенности амперметра ЭА2268: — высокая точность измерения среднеквадратичного значения (ТRMS) постоянного и переменного тока; — низкое внутреннее сопротивление, обеспечивающее минимальное влияние прибора на режимы работы аппаратуры, в цепи которой производятся измерения; — возможность расширения диапазонов измерения подключением внешних стандартных шунтов или трансформаторов тока; — контроль точности и работоспособности прибора может производится стандартной аппаратурой на постоянном токе. Технические характеристики амперметра ЭА2268 ЭА2268 – аналоговый двухдиапазонный прибор прямого действия. Выполнен в виде измерителя постоянного тока магнитоэлектрической системы с подвижной частью на растяжках, со стрелочным указателем и равномерной шкалой длиной 150 мм, с антипараллаксным устройством, и преобразователя среднего квадратичного значения входного сигнала в постоянный ток. Прибор ЭА2268 измеряет среднеквадратичное (действующее) значение переменного тока, переменного тока с постоянной составляющей и постоянного тока. Показания прибора не зависят от формы кривой измеряемого сигнала. Приборы ЭА2268 могут быть использованы взамен аналогичных по назначению приборов типа Э5ххх, Д5ххх. Пределы измерений (два предела измерений в одном приборе) Заменяемые приборы 5 мА и 10 мА      Э535, Э523, Д5075, Д50156 25 мА и 50 мА      Э536, Э524, Д5076, Д50145 100 мА и 200 мА      Э536, Э524, Д5077, Д50144 0,5 А и 1,0 А      Э537, Э525, Э528, Д5078, Д50143 2,5 А и 5,0 А      Э538, Э526, Э529, Д5079, Д50142 5,0 А и 10 А      Э539, Э527, Э530, Д5080, Д50141 — Класс точности прибора 0.2 или 0.5 (в зависимости от заказа) — Прибор имеет дополнительный вход для измерения напряжения в диапазоне от 0 до 100 мВ. — По согласованию с Заказчиком изготавливаем приборы на другие диапазоны измерения – до 50 А прямого включения, а также на частотный диапазон измеряемых сигналов до 100 кГц. — Питание – от сети переменного тока 220 В 50 Гц через адаптер «~220/~18 В», поставляемый вместе с прибором. В сравнении с аналогами амперметр ЭА2268 имеет ряд преимуществ: — стрелочный отсчет обеспечивает уверенное считывание показаний (у аналогов кл. 0.2 отсчет в виде светового «зайчика», что затрудняет отсчет показаний при ярком освещении); — низкое внутреннее сопротивление (малое падение напряжения) расширяет возможности применения прибора для измерения токов без искажения результатов измерения (у аналогов на пределах измерения 5-10 мА внутреннее сопротивление в сотни раз выше); — простота и удобство эксплуатации , нет установки прибора по уровню, отсутствует регулировка яркости светового указателя; — наличие предела измерения 100 мВ позволяет измерять большие токи с использованием стандартных внешних шунтов как на постоянном (шунты выпускаются на токи до 15 000 А кл. точности 0.5 и до 2000 А кл. точности 0.2), так и на переменном токе; — на переменном токе возможно измерение токов до 2000 А с помощью стандартного трансформатора тока, например, типа УТТ-6М2 (кл. точности 0.2). Рабочие условия применения:     — температура от 10 до 35 °С     — относительная влажность 80 % при  20° Габаритные размеры 243 х 200 х 100 мм Масса не более 3 кг Пример записи при заказе и в технической документации другой продукции прибора с верхними пределами диапазонов измерений 5 и 10 А, класса точности 0,5: « Амперметр ЭА2268 , кл. 0.5, 5; 10 А, ТУ 4224-035-71064713-2007»
