Е854ЭЛ

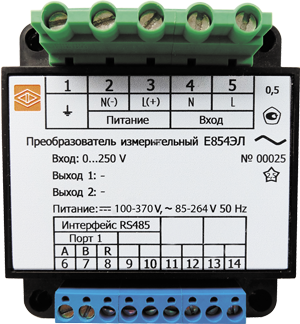

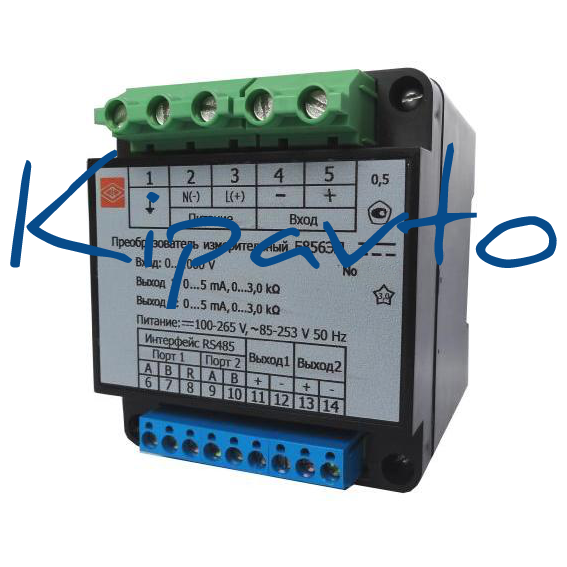

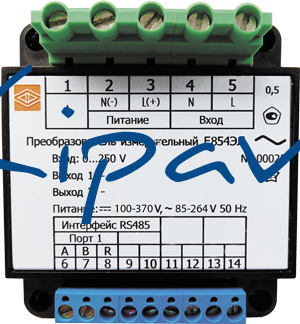

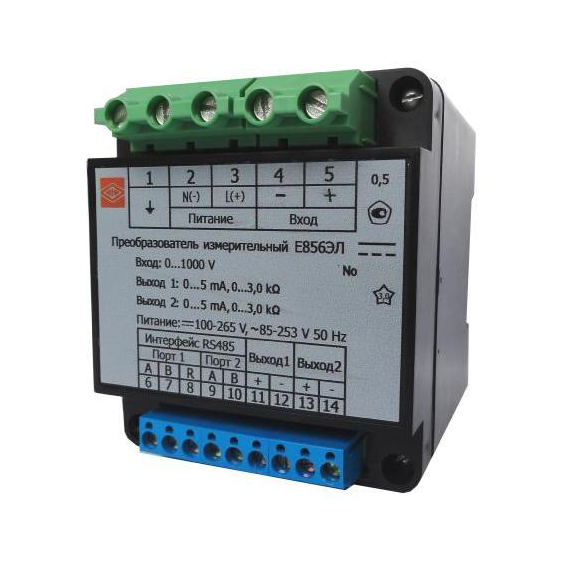

Е854ЭЛ Преобразователи измерительные переменного тока и напряжения Преобразователи Е854ЭЛ  предназначены для линейного преобразования входного сигнала переменного тока и напряжения частотой 50 Гц в один или два унифицированных гальванически развязанных выходных сигнала постоянного тока. Преобразователи Е854 ЭЛ применяются для контроля токов и напряжений электрических систем, установок и для автоматизации различных объектов энергетики. Наличие интерфейса RS485 позволяет использовать преобразователи для передачи информации в цифровом коде в автоматизированную систему. Технические характеристики измерительного преобразователя Е854ЭЛ Тип Исполнение Габаритные размеры, мм, не более Масса, кг, не более Е854ЭЛ с RS485 70 х 85,5 х 89 0,4 без RS485 70 х 85,5 х 79   Входной сигнал Диапазон изменения выходного сигнала, мA Нормирующее значение Сопротивление нагрузки, не более, Ом переменный ток, A напряжение переменного тока, В выход 1 выход 2 — 0…125; 0…250; 75…125; 150…250; 0…100; 0…400; 0…500 0…5 0…5 5 0…2500 4…20; 0…20 4…20; 0…20 20 0…500 0…0,5; 0…1; 0…2,5; 0…5 — 0…5 0…5 5 0…2500 4…20; 0…20 4…20; 0…20 20 0…500   Пределы основной погрешности ±0,5% Количество выходных сигналов 1 или 2 Рабочий диапазон температур От -40°С до +50°С Напряжение питания — 12ВН (12+6/-3) В постоянного тока; — 24ВН (24+12/-6) В постоянного тока; — 220ВУ, от 85 до 253 В переменного тока частотой; (50 ± 0,5) Гц или от 120 до 265 В постоянного тока; — 230В, от 85 до 253 В переменного тока частотой (50 ± 0,5)Гц Степень защиты IP50 Интерфейс RS485 (Мodbus RTU), количество: до 2-х; — основной, для передачи данных; — дополнительный, для передачи данных или для подключения табло (Т44, Т54, Т74), модулей индикации (МИ120, МИ80) Скорость обмена по интерфейсу 4800, 9600, 19200, 38400 бод. Максимальная перегрузка по входному сигналу 120%, длительность — 2 часа Кратковременные перегрузки по входному сигналу с кратностью 2 (10с); 7 (15с); 10 (3с); 20 (0,5с) (от номинального значения  по току) 1,5 (0,5с) (от номинального значения  по напряжению) Время установления выходного аналогового сигнала, не более 0,5 с Мощность потребления от цепи питания, не более 6,0 В•А Мощность потребления по цепям напряжения, не более; по цепям тока, не более 1 Вт; 0,01 Вт Монтаж DIN-рейка 35 мм или непосредственно на панель Межповерочный интервал 4 года Гарантийный срок эксплуатации 2 года Средний срок службы, не менее 15 лет Средняя наработка на отказ, не менее 100000 часов Примечание — подключение питания и входных сигналов осуществляется клеммными соединителями «под винт» для проводов сечением до 4,0 мм2. Форма заказа Е854ЭЛ – а – b – с – d – e – f  a — диапазон измерения входного сигнала: 0…0,5А; 0…1А;  0…2,5А; 0…5А; 0…100В; 0…125В;  0…250В;  0…400В; 0…500В; 75…125В; 150…250В b — напряжение питания: 12ВН — (12+6/-3) В постоянного тока 24ВН — (24+12/-6) В постоянного тока 220ВУ — от 85 до 253В переменного тока частотой (50 ± 0,5)Гц или   от 120 до 265В  постоянного тока 230В — от 85 до 253В  переменного тока частотой (50 ± 0,5)Гц c — диапазон изменения выходного аналогового сигнала: А = 0…5 мА; В = 4…20 мА; С = 0…20 мА; х — при отсутствии d — диапазон изменения дополнительного выходного аналогового сигнала: А = 0…5 мА; В = 4…20 мА; С = 0…20 мА; х — при отсутствии e — интерфейс: 1RS  — один RS485 (основной) 2RS  — два   RS485 (основной и дополнительный) х – при отсутствии параметра f — специсполнение: А – эксплуатация на АЭС (класс безопасности 4) ОМ2 — эксплуатация на морских судах. При отсутствии специсполнения параметр не указывается. Пример оформления заказа Е854ЭЛ – 0…250 В – 220ВУ – С – х – 1RS – А  ТУ 25-7504.216-2011 Преобразователь Е854ЭЛ , диапазон измерения входного сигнала от 0 до 250 В, напряжение питания от 85 до 253 В переменного тока частотой 50 Гц или от 120 до 265 В постоянного тока,  диапазон изменения выходного аналогового сигнала 0…20 мА, один интерфейс  RS485, эксплуатация на атомных станциях. Е854ЭЛ – 75…125 В – 230В – А – В – 2RS   ТУ 25-7504.216-2011 Преобразователь Е854ЭЛ , диапазон измерения входного сигнала от 75 до 125 В, напряжение питания от 85 до 253 В переменного тока частотой 50 Гц, диапазон изменения выходного аналогового сигнала 0…5 мА, диапазон изменения дополнительного аналогового выходного сигнала 4…20 мА, два интерфейса RS485.
