Е849-М1

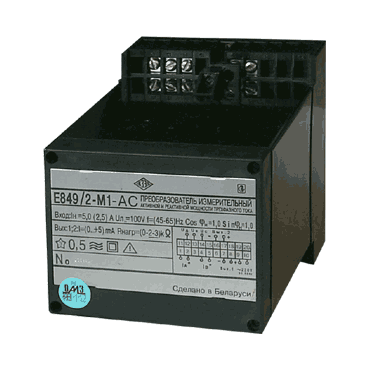

Е849-М1 Преобразователи измерительные активной и реактивной мощности трехфазного тока Преобразователи Е849-М1 предназначены для линейного преобразования активной и реактивной мощности трехфазных трехпроводных цепей переменного тока в два гальванически развязанных между собой унифицированных выходных сигнала постоянного тока. Модели измерительного преобразования Е849-М1:  Е849/1-М1, Е849/2-М1, Е849/3-М1, Е849/4-М1, Е849/5-М1, Е849/6-М1, Е849/7-М1, Е849/8-М1, Е849/9-М1, Е849/10-М1, Е849/11-М1, Е849/12-М1 Преобразователи измерительные Е849-М1 применяются для контроля параметров электрических сетей и установок, АСУ ТП энергоемких объектов. Класс точности: Е-849/1-6-М1 0,5 Е-849/7-12-М1 1,0 Время установления выходного сигнала,c 0,5 Потребляемая мощность, BA: — от источника питания: 6 — для каждой последовательной цепи: 0,2 — для каждой параллельной цепи Е849/2,4,5,8,10,11-М1: 0,2 — для параллельных цепей Е849/1,3,6,7,9,12-М1 от фазы А 3,5 от фазы В 0,2 от фазы С 3,5 Условия эксплуатации : Рабочий диапазон температур, °С — 30 до + 60 Относительная влажность, % 95±3 при 35°С Средний срок службы 12 лет. Габаритные размеры, мм 110 х 125 х 145 Масса, кг 1,2 Основные технические данные преобразователей Е849-М1 Тип, конструктивное исполнение Диапазон измерений преобразуемых входных сигналов Диапазон изменения выходного сигнала, мА Параметры питания Ток, А Напряжение, В Коэффициент мощности Е849/1,7-М1 0-1;0-0,5 0-5;0-2,5 80-120 0-плюс 1-0 0-5 от измерительной цепи Е849/2,8-М1 0-1; 0-0,5 0-5; 0-2,5 0-120 0-плюс 1-0 0-5 220 В;240В 45-65 Гц Е849/3,9-М1 0-1; 0-0,5 0-5; 0-2,5 80-120 0-плюс 1-0-минус 1-0 минус 5-0- -плюс 5 от измерительной цепи Е849/4,10-М1 0-1; 0-0,5 0-5; 0-2,5 0-120 0-плюс 1-0-минус 1-0 минус 5-0- -плюс 5 220 В, 45-65 Гц Е849/5,11-М1 0-1; 0-0,5 0-5; 0-2,5 0-120 0-плюс 1-0-минус 1-0 0-2,5-5,0 100 В, 220 В, 45-65 Гц Е849/6,12-М1 0-1; 0-0,5 0-5; 0-2,5 80-120 0-плюс 1-0 4-20 от измерительной цепи
