Э365

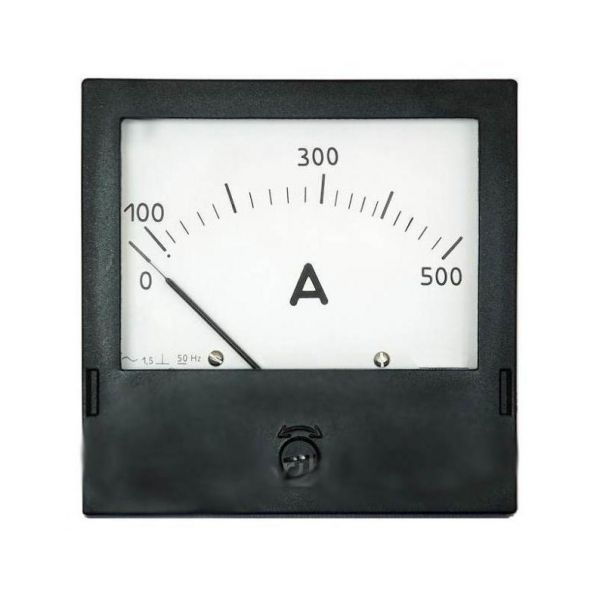

Э365 Амперметры и вольтметры переменного тока Амперметры и вольтметры Э365 предназначены для измерения тока и напряжения в сетях переменного тока. Приборы Э-365 в зависимости от конечных значений диапазонов измерений, нормальных значений частот имеют исполнения: Э365-1, Э365.1-1, Э365-2, Э365.1-2, Э365-3, Э365.1-3 — Класс точности — 1,5 Технические характеристики амперметров и вольтметров Э365 Наименование прибора Конечные значения диапазонов измерений Способ включения Амперметр  Э 365-1;  Э 365.1-1 10; 20; 30; 50; 100; 250; 500 mA 1; 2; 3; 5; 10; 20; 30; 50; 75; 100; 150; 200; 300 А Непосредственно 1; 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800 А 1; 1,2; 1,5; 2; 3 кА Через трансформатор тока с вторичным током 1 А 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800 А 1; 1,2; 1,5; 2; 3; 4; 5; 6; 8; 10; 12; 14; 16; 18; 20; 25; 28; 32; 35,5; 40 кА Через трансформатор тока с вторичным током 5 А Вольтметр  Э 365.1;  Э 365.1-1 15; 30; 50; 75; 100; 150; 250; 500; 600 В Непосредственно 450; 750; 600 В 3,5; 7,5; 12,5, 15; 17,5; 20; 25; 40; 125; 175; 250; 400; 600 кВ Через трансформатор напряжения с вторичным напряжением 100 В   Наименование прибора Конечные значения Способ включения диапазонов измерений перегрузочной части шкалы Амперметр перегрузочный  Э 365-2;  Э 365.1-2 1 А 3 А 5 А 10 А 15 А 20 А 30 А 50 А 6 А 15 А 30 А 60 А 80 А 100 А 150 А 300 А Непосредственно 1 А 6 А Через трансформатор тока с вторичным током 1 А 5 — 150 А, 0,2 — 3 кА 30 — 800 А, 1 — 15 кА Через трансформатор тока с вторичным током 1 или 5 А 4 — 40 кА 20 — 200 кА Через трансформатор тока с вторичным током 5 А   Наименование прибора Конечные значения диапазонов измерения Частота, Гц Способ включения Амперметр 1,5; 2; 5 мА 50, 60 Непосредственно Амперметр многодиапазонный 3 — 7,5 — 15 мА, 15 — 30 — 75 — 150 мА, 300 — 750 — 1500 мА 50 Непосредственно 1,5 — 3 — 7,5 — 15 А, 15 — 30 А, 30 — 75 — 150 А 50 Через трансформатор тока с вторичным током 1 или 5 А Амперметр 50 А 200 Через трансформатор тока с вторичным током 1 или 5 А 1 — 300 А 500 100; 500 мА, 1 — 100 A 1000 Вольтметр 1 — 7,5 В 50 Непосредственно Вольтметр многодиапазонный 7,5 — 15 В, 75 — 150 В, 30 — 300 В, 150 — 300 — 600 В 50 Непосредственно Вольтметр 250 В 200 Непосредственно 15-600 В 500 10-600 В 1000 Примечание: вольтметры Э365 с конечными значениями диапазона измерений 0,5; 1; 1,5 В подключаются в сеть с помощью калиброванных проводников. Условия эксплуатации: — температура окружающего воздуха, оС от — 40 до + 50 — относительная влажность при температуре 35 оС, % 95   Тип прибора Э365 Габаритные размеры, мм Масса, кг Амперметры и вольтметры, кроме амперметра непосредственного включения, с конечными значениями диапазона измерений 75; 100; 150; 200; 300 A 120х120х50 0,5 Амперметры непосредственного включения 120х120х116 1,0 При заказе Э-365 указать: пределы измерения по току и напряжению, способ включения.
