Е349М

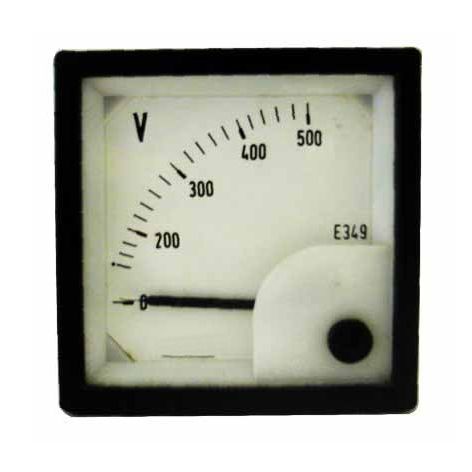

Е349М Амперметры и вольтметры переменного тока Амперметры и вольтметры Е349М щитовые показывающие класса точности 1,5 со стрелочным показателем со степенной шкалой, с нулевой отметкой по краю диапазона измерений, поставляемые на экспорт, в том числе в страны с тропическим климатом, предназначены для измерения тока и напряжения в сетях переменного тока с номинальной областью частот 45 — 65 Гц. Измерительный механизм приборов Е349М электромагнитной системы с механическим противодействующим моментом с подвижной частью на кернах и подпятниках. Технические характеристики амперметров и вольтметров Е349М Наименование прибора Конечные значения диапазонов измерений Способ подключения Амперметры Е349М 250; 400; 600 мА; 1; 1,5; 2,5; 4; 5; 6; 10; 15; 25; 30; 40; 50; 60; 100; 200 А Непосредственно 5; 10; 15; 20; 25; 30; 40; 50; 100; 150; 200; 250; 300; 400; 500; 600 А; 1; 1,5; 2; 3; 4; 5; 6; 10; 20; 30; 40 кА Через измерительный трансформатор тока с вторичным током 1 и 5 А Вольтметры Е349М 100; 250; 300; 400; 500 В Непосредственно и через измерительный трансформатор напряжения   Конечное значение Способ включения диапазона измерений перегрузочной части шкалы 1; 1,5; 2,5; 4; 5; 6; 10; 15; 25; 40; 50; 60; 100 А 1; 3; 5; 8; 10; 12; 20; 30; 50; 80; 100; 120; 200 А Непосредственно 50; 100; 150; 200; 250; 300; 400; 500; 600 А; 1; 1,5; 2; 4 кА 100; 200; 300; 400; 500; 600; 800 А; 1; 1,2; 2; 3; 4; 8 кА Через измерительный трансформатор тока с вторичным током 5 А По спецзаказу допускается изготовление приборов с другими диапазонами измерений. Класс точности 1,5 Время установления показаний, сек. 4 Диапазон рабочих температур, оС от — 40 до + 50 Относительная влажность при 35 оС, % 95 Габаритные размеры и масса приборов Е349М указаны в таблице. Тип прибора Для всех амперметров, кроме амперметров непосредственного включения с конечным диапазоном измерений от 40 до 200 А Для амперметров непосредственного включения с конечным диапазоном измерений от 40 до 200 А Для вольтметров Габ. размеры, мм Масса, кг Габ. размеры, мм Масса, кг Габ. размеры, мм Масса, кг Е 349 М 72х72х65 0,32 72х72х73 0,4 72х72х87 0,45
