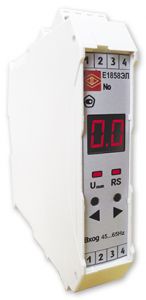

Е1858ЭЛ

Е1858ЭЛ Преобразователи измерительные частоты переменного тока Преобразователи Е1858ЭЛ предназначены для измерения частоты переменного тока на основе аналого-цифрового преобразования входных сигналов. Технические характеристики измерительных преобразователей Е1858ЭЛ Тип Габаритные размеры, мм, не более Масса, кг, не более Е1858ЭЛ 24 х 111 х 116 0,3   Входной сигнал 45…65 Гц, 300…500 Гц Номинальное входное напряжение От 50 В до 500 В Пределы основной погрешности ±0,5% Рабочий диапазон температур От -40°С до +50°С Степень защиты IP50 Монтаж DIN-рейка 35мм Интерфейс RS485 (Мodbus RTU) — основной, для передачи данных Скорость передачи данных 4800, 9600, 19200, 38400 бит/с. Настройка параметров (перепрограммирование)через интерфейс — дискретный выход; — параметры интерфейса RS485 (Мodbus RTU); — параметры аналоговых выходных сигналов Аналоговый выход (класс точности 0,5) Количество: 0, 1 Диапазоны: 0…5 мА;  0…20 мА; 4…20 мА; 0…2,5…5 мА;4…12…20 мА;  0…10…20 мА, -5…0…5 мА Дискретный выход Постоянное напряжение: 300В; 100мА; Переменное напряжение: 200В; 100мА Максимальная перегрузка по входному сигналу 150%, длительность — 2 часа Время установления выходного аналогового сигнала, не более 0,5 с Параметры питания — 220ВУ, от 85 до 253 В переменного тока частотой 50 Гц или от 120 до 265 В постоянного тока; — 230В, от 85 до 253 В переменного тока частотой 50 Гц; — 12ВН (12+6/-3) В постоянного тока; — 24ВН (24+12/-6) В постоянного тока Мощность потребления от цепи питания, не более 6,0 В•А Межповерочный интервал 8 лет Гарантийный срок эксплуатации 2 года Средний срок службы 20 лет Средняя наработка на отказ 200000 час. Форма заказа Е1858ЭЛ – а – b – с – d – f a — диапазон измерения входного сигнала: 45…65 Гц, 300…500Гц b — напряжение питания: 220ВУ – универсальное питание: напряжение питания от 85 до 253 В переменного тока частотой 50 Гц или от 120 до 265 В постоянного тока; 230В – напряжение питания от 85 до 253 В переменного тока частотой 50 Гц; 12ВН – (12+6/-3) В постоянного тока; 24ВН – (24+12/-6) В постоянного тока c — диапазон изменения выходного аналогового сигнала: А = 0…5 мА;   В = 4…20 мА; С = 0…20 мА; АР = 0…2,5…5 мА;   ВР = 4…12…20 мА; СР = 0…10…20 мА; ЕР = -5…0…+5 мА; х — при отсутствии d — наличие дискретного выхода: х – выход отсутствует 01 – один дискретный выход f — специсполнение: А – эксплуатация на АЭС (класс безопасности 4) При отсутствии специсполнения параметр не указывается. Пример оформления заказа Е1858ЭЛ – 45…65 Гц – 230 В – А – 01   ТУ 25-7504.226-2014 Для преобразователя, имеющего следующие характеристики: тип преобразователя Е1858ЭЛ , диапазон измерения входного сигнала от 45 до 65 Гц, напряжение питания от 85 до 253 В переменного тока частотой 50 Гц, диапазон изменения выходного сигнала 0…5 мА, дискретный выход.
