ДУГА-МТ

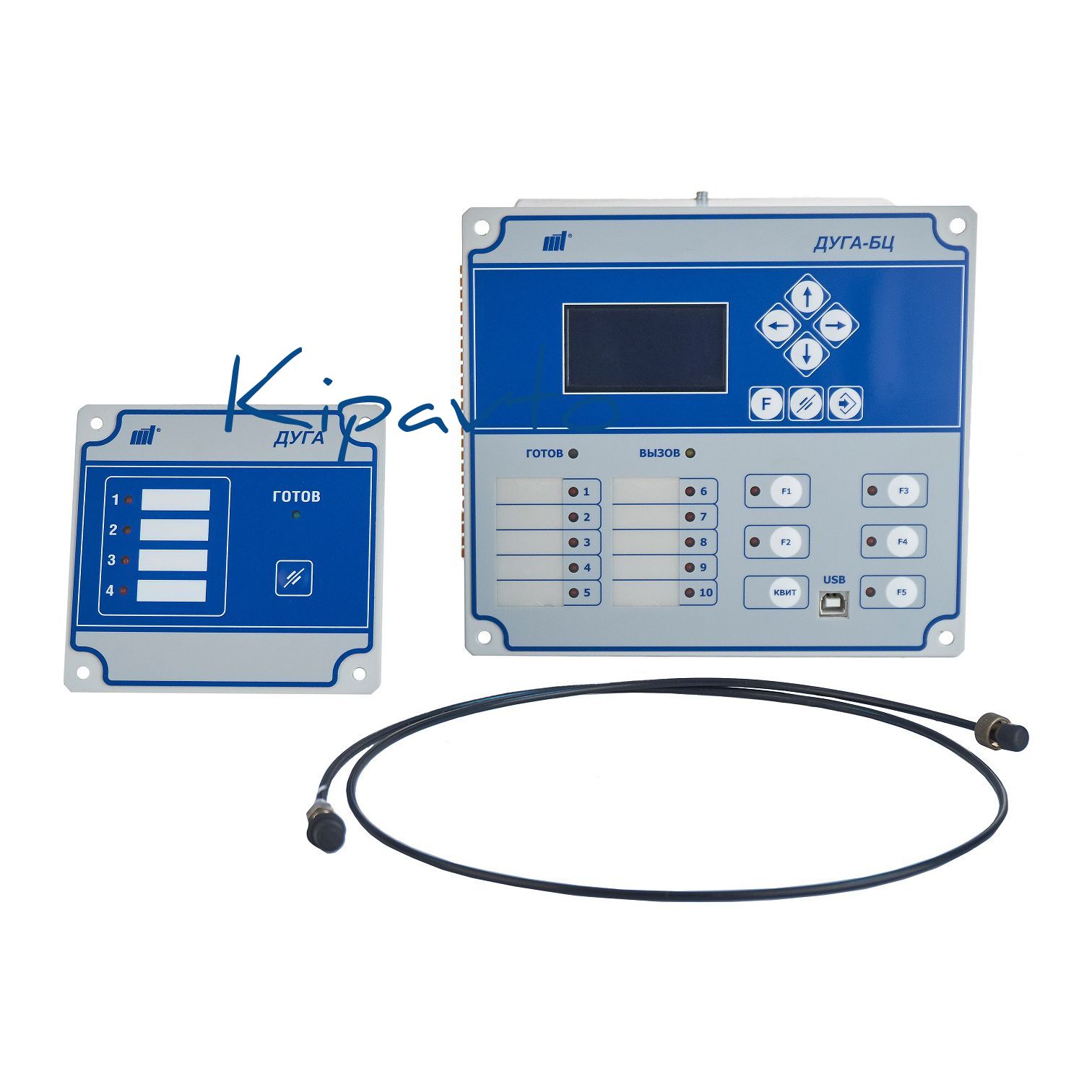

ДУГА-МТ Комплекс дуговой защиты Дуговые замыкания в электроустановках относятся к наиболее серьезным повреждениям в электрических сетях. Разрушительное воздействие дуги несет в себе опасность для жизни и здоровья обслуживающего персонала, дорогостоящий ремонт или полную замену оборудования КРУ, длительные перерывы в электроснабжении. Комплекс дуговой защиты ДУГА-МТ обеспечивает надежную быстродействующую селективную защиту от дуговых замыканий. Согласно существующим директивным и нормативным документам комплектные распределительные устройства 6-10 кВ должны иметь быстродействующую защиту от дуговых коротких замыканий внутри шкафов КРУ. Комплекс дуговой защиты ДУГА-МТ отвечает  самым высоким требованиям и обеспечивает надежную быстродействующую селективную защиту от дуговых замыканий. Распределенно-централизованная структура комплекса защиты обеспечивает защиту неограниченного количества ячеек, легко изменяется при реконструкции распределительного устройства. Комплекс дуговой защиты ДУГА-МТ может быть организован с применением центрального блока ДУГА-БЦ или без него. В случае отсутствия центрального блока, сигналы от регистраторов дуговых замыканий должны принимать устройства релейной защиты присоединений. Использование центрального блока ДУГА-БЦ упрощает организацию вторичных цепей, делает систему независимой и более надежной, повышает функциональность. Единое для всех устройств программное обеспечение «Конфигуратор-МТ» имеет графический редактор логики, библиотеку функций и логических элементов и позволяет адаптировать устройство под самые разные условия на объекте. Состав комплекса ДУГА-МТ: Наименование Обозначение Тип/Назначение Центральный блок защиты ДУГА-БЦ Центральный блок – один на секцию Регистраторы дуговых замыканий ДУГА-О Для работы с волоконно-оптическими датчиками Датчики дуговых замыканий ВОД-Л Датчик волоконно-оптический. Длина до 20 м. Характеристики комплекса ДУГА-МТ — Свободное масштабирование системы дуговой защиты — Различные схемные типовые решения: с использованием центрального блока без использования центрального блока — Различные исполнения монтажа центрального блока: лицевая панель встроена в базовый блок (моноблок) лицевая панель — вынесенный пульт (базовый блок отдельно) — Различные исполнения монтажа регистраторов дуговых замыканий: монтаж на дверь монтаж на DIN-рейку — Независимость от системы РЗА при использовании центрального блока ДУГА-БЦ — Смена групп уставок — Единое для всех устройств программное обеспечение «Конфигуратор-МТ» с графическим редактором логики — Функция самодиагностики, определяющая характер неисправности — Расширенный функционал регистрации аварийных сигналов и событий: до 16000 записей в памяти журнала событий до 3880 секунд записи в памяти осциллографа возможность изменять параметры регистратора и состав сигналов защита от удаления данных регистратора — Поддержка различных протоколов связи: МЭК 61850 МЭК 60870-5-104 Modbus-TCP МЭК 60870-5-101/103 Modbus-RTU SNTP, PTPv1, TSIP, NMEA — Интерфейсы связи: Ethernet оптический, Ethernet RJ-45, последовательные порты RS-485, USB — Время срабатывания 25..35 мс
