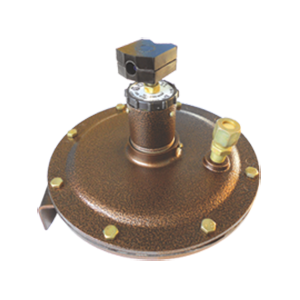

ДТ-2,5; ДТ-40 датчики-реле тяги

Датчики-реле тяги ДТ-2,5; ДТ-40  используются в качестве контролирующего механизма в автоматических и автоматизированных системах управления и регулирования разрежения. Датчики-реле тяги  ДТ-2,5; ДТ-40 п редназначены для контроля следующих сред: воздух, газ и жидкости, неагрессивными к алюминиевому сплаву АЛ-9 и маслостойкой резине. Конструкция реле давления включает информационную шкалу настройки. Условия окружающей среды, необходимые для корректной работы датчиков-реле разрежения  ДТ-2,5; ДТ-40 : Температура окружающей среды: -30...+50°С. Относительная влажность: (95±3)% при температуре + 35°С. Вибрация: частотой до 25 Гц, с амплитудой не более 0,1 мм. Датчики-реле разрежения ДТ-2,5 и ДТ-40  предназначены для установки на объект в вертикальном положении. Монтаж производится с помощью штуцера. В качестве уплотнения под штуцер применяются прокладки в виде шайб из свинца, фибры, кожи, мягкой меди и другое. Подключение датчиков-реле   в электрическую цепь производиться по нижеприведенной электрической схеме, проводами сечением 0,5; 1,6 мм. Номер провода Цвет изоляции Допускаемая замена по цвету изоляции 1 черный фиолетовый, коричневый 2 красный розовый, желтый, оранжевый 3 белый синий, голубой, зеленый
