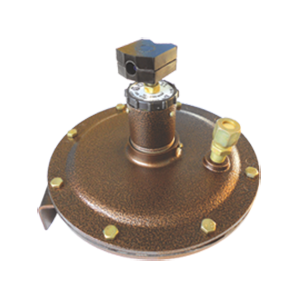

ДПН-2,5 датчики-реле перепада напора

Датчики-реле перепада напора ДПН-2,5  используются в качестве контролирующего механизма в автоматических и автоматизированных системах управления и регулирования дифференциального давления. Конструкция датчиков включает информационную шкалу настройки. Датчики-реле дифференциального давления ДПН-2,5 предназначены для контролирования воздуха, газов и жидкостей, неагрессивных к алюминиевому сплаву АЛ-9 и маслостойкой резине. Рабочие условия окружающей среды : Температура окружающей среды: -30…+50°С. Относительная влажность: (95±3)% при температуре 35°С. Вибрация: частотой до 25 Гц, с амплитудой не более 0,1 мм. Датчики-реле перепада напора ДПН-2,5   предназначены для установки в вертикальном положении. Монтаж производится на кронштейн, подключается к системе трубопровода с помощью штуцера. В качестве уплотнения под штуцер применяются прокладки в виде шайб из свинца, фибры, кожи, мягкой меди и другое. Подключение датчиков- реле давления   в электрическую цепь производиться по нижеприведенной электрической схеме, проводами сечением 0,5; 1,6 мм. Номер провода Цвет изоляции Допускаемая замена по цвету изоляции 1 черный фиолетовый, коричневый 2 красный розовый, желтый, оранжевый 3 белый синий, голубой, зеленый
