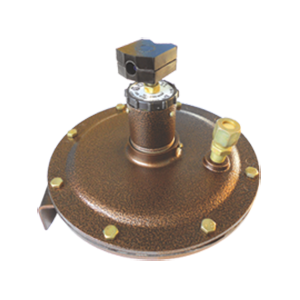

ДНТ-1 датчик-реле напора и тяги

Датчики-реле напора и тяги ДНТ-1 используются в качестве контролирующего механизма в автоматических и автоматизированных системах управления и регулирования дифференциального давления. Конструкция реле давления включает информационную шкалу настройки. Условия эксплуатации ДНТ-1 : Температура окружающей среды: -30…+50°С. Относительная влажность: (95±3)% при температуре 35°С. Вибрация: частотой до 25 Гц, с амплитудой не более 0,1 мм. Датчики-реле напора и тяги ДНТ-1 предназначены для установки в вертикальном положении. Монтаж производится на кронштейн, подключается к системе трубопровода с помощью штуцера. В качестве уплотнения под штуцер применяются прокладки в виде шайб из свинца, фибры, кожи, мягкой меди и другое. Подключение датчиков-реле   в электрическую цепь производиться по нижеприведенной электрической схеме, проводами сечением 0,5; 1,6 мм. Номер провода Цвет изоляции Допускаемая замена по цвету изоляции 1 черный фиолетовый, коричневый 2 красный розовый, желтый, оранжевый 3 белый синий, голубой, зеленый
