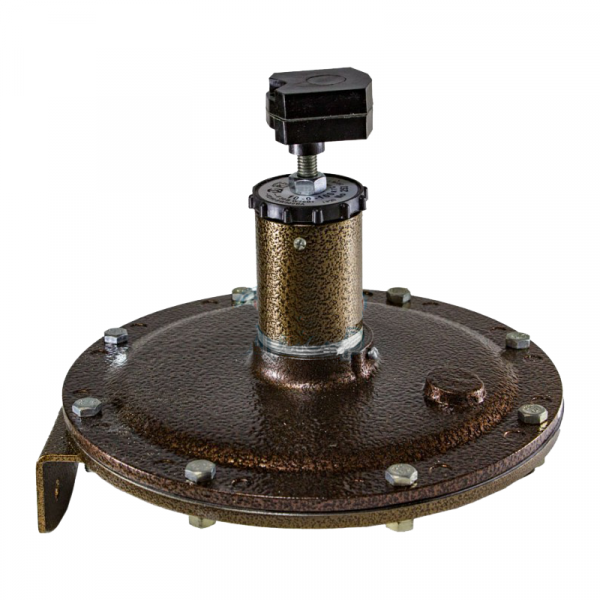

ДН-2,5; ДН-6; ДН-40 датчики-реле напора

Датчики-реле напора ДН-2,5; ДН-6; ДН-40 предназначены для измерения избыточного давления. Используются для создания и поддержания  автоматических и автоматизированных системах контроля, управления и регулирования, имеют информационную шкалу настройки. Особенности  ДН-2,5; ДН-6; ДН-40 Рабочие условия окружающей среды для датчиков-реле избыточного давления ДН-2,5; ДН-6; ДН-40: Температура окружающей среды: -30…+50°С. Относительная влажность: (95±3)% при температуре 35°С. Вибрация: частотой до 25 Гц, с амплитудой не более 0,1 мм. Конструкция устанавливается в вертикальном положении. В качестве уплотнения под штуцер применяются прокладки в виде шайб из свинца, фибры, кожи, мягкой меди и другое. Монтаж датчиков  ДН-2,5; ДН-6; ДН-40 Порядок установки: Закрепить сигнализатор давления на кронштейне. Подсоединить к нему трубопровод, предварительно развальцевать конец трубки по уплотнительному кольцу подсоединительного штуцера. Подключение датчиков-реле избыточного давления ДН-2,5; ДН-6; ДН-40 в электрическую цепь производиться по нижеприведенной электрической схеме, проводами сечением 0,5; 1,6 мм. Номер провода Цвет изоляции Допускаемая замена по цвету изоляции 1 черный фиолетовый, коричневый 2 красный розовый, желтый, оранжевый 3 белый синий, голубой, зеленый
