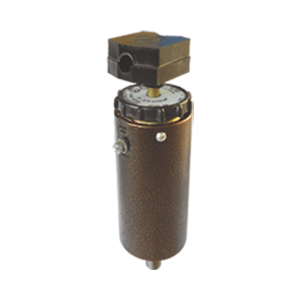

ДД-1,6 датчики-реле давления

Датчики-реле давления ДД-1,6  предназначены для использования в автоматических и автоматизированных системах контроля, управления и регулирования избыточного давления. Имеют информационную шкалу настройки. Датчики-реле ДД-1,6 контролируют следующие среды: воздух, газы и жидкости неагрессивные к алюминиевому сплаву АЛ-9 и маслостойкой резине. Условия окружающей среды, необходимые для корректной работы датчиков-реле давления ДД-1,6: Температура окружающей среды: -30…+50°С. Относительная влажность: (95±3)% при температуре 35°С . Вибрация: частотой до 25 Гц, с амплитудой не более 0,1 мм. На объекте датчики устанавливаются в вертикальном положении с помощью штуцера. В качестве уплотнения под штуцер применяются прокладки в виде шайб из свинца, фибры, кожи, мягкой меди и другое. Процедура монтажа датчика-реле ДД-1,6 выглядит следующим образом: Закрепить прибор на кронштейне. Подсоединить к нему трубопровод, предварительно развальцевать конец трубки по уплотнительному кольцу подсоединительного штуцера. Подключение датчика-реле в электрическую цепь производиться по нижеприведенной электрической схеме, проводами сечением 0,5; 1,6 мм. Номер провода Цвет изоляции Допускаемая замена по цвету изоляции 1 черный фиолетовый, коричневый 2 красный розовый, желтый, оранжевый 3 белый синий, голубой, зеленый
