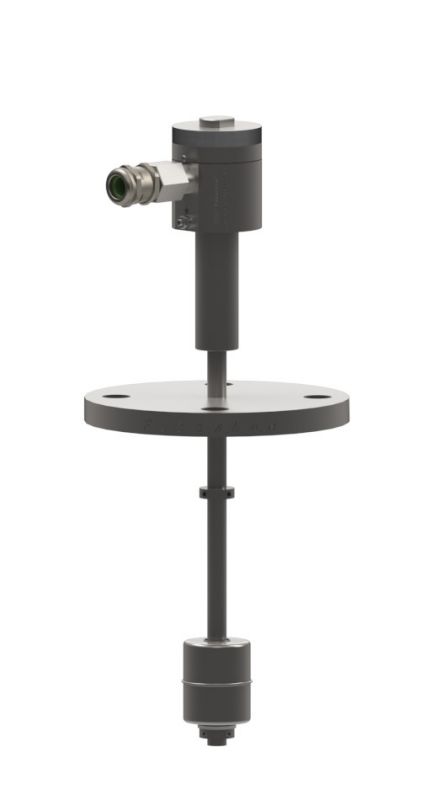

Датчики уровня магнитострикционные LLT-MS

Датчики уровня LLT-MS - предназначены для постоянного контроля уровня жидкости с максимальной точностью с условиях экстремальных температур до +450°С Материал: нержавеющая сталь Температура измеряемой среды: от -65 °C до +450°C Температура окружающей среды: от -45 °C до +85 °C (для электронного блока) Степень защиты: макс. IP 68 Датчик уровня(или уровнемер) LLT-MS в зависимости от исполнения может иметь различную конструкцию. Принцип действия един для всех уровнемеров LLT-MS: уровнемер состоит из волновода (чувствительного элемента в защитной трубке) и электронного блока (головы уровнемера). В зависимости от исполнения волновод может быть смонтирован на выносную камеру указателя уровня LGB для определения положения поплавка указателя уровня или помещён внутрь ёмкости, в этом случае по волноводу может передвигаться собственный поплавок с постоянным магнитом. Пример расположения датчика на емкости: В защитной трубке уровнемера, выполненной из устойчивого к агрессивной среде материала, в центре волновода находится сигналопровод; проводник по которому проходит импульса тока возбуждения и ответная механическая волна. Из электронного блока по сигналопроводу с определённой частотой (частота опроса) подаётся импульс, создающий перпендикулярное магнитное поле по всей длине сигналопровода. От начала этого импульса начинается отсчёт времени измерения. Из-за магнитострикционного эффекта магнитное поле поплавка, расположенное параллельно сигналопроводу, создаёт механическую деформацию сигналопровода. Отразившись в обе стороны от этой деформации, механическая волна поступает по сигналопроводу в преобразователь, а на противоположном конце гасится. На приёмном конце сигналопровода находится пьезокерамический преобразователь, преобразующий механические колебания сигналопровода, возникшие в результате прохождения волны, в электрический сигнал. В момент преобразования сигнала механической волны пьезокерамическим сенсором заканчивается отсчёт времени измерения. По этому времени судят о высоте расположения поплавка с магнитом на волноводе, а значит и об уровне жидкости в резервуаре. Большой ассортимент присоединений к процессу(для поплавкового типа) и материалов конструкции Выходной интерфейс: аналоговый 4-20 ma HART, RS-485(MODBUS RTU) Температура измеряемой среды от -65 до 450 °C Взрывозащищенное исполнение тип оборудования Магнитострикционный датчик уровня LLT-MS #1 Варианты монтажного присоединения T - для вертикального монтажа (в ёмкость/аппарат) B - для монтажа на указатель уровня LGB (снаружи), электронный блок вверху BU - для монтажа на указатель уровня LGB (снаружи), электронный блок расположен внизу под углом 90° BA - для монтажа на указатель уровня LGB (снаружи), электронный блок расположен сверху под углом 90° #2 Присоединение к процессу A - фланец по стандарту ANSI/ASME B16.5 E - фланец по EN1092-1 G - фланец по ГОСТ 12815-80 (устарел) R - фланец по ГОСТ 33259-2015 MR - Молочная резьба DIN 11851 F - Обжимной подвижный фитинг T - резьбовое присоединение X - по согласованию N - без присоединения Значение 2: Для фланцев: указывается номинальный диаметр DN Резьбовое присоединение: M - метрическая резьба по ГОСТ 24705-81 Резьбовое присоединение: G - дюймовая цилиндрическая резьба DIN EN ISO 228-1 (аналогично BSP) Резьбовое присоединение: N - дюймовая коническая резьба ANSI/ASME B1.20.1 Значение 3: Для фланцев: указывается номинальное давление PN/class Резьбовое присоединение: размер резьбы в миллиметрах/дюймах (для резьб М_х_ указывается шаг резьбы) Значение 4: Резьбовое присоединение: R - монтаж изнутри ёмкости (опционально) #3 Материал зонда и присоединительных элементов V - Нержавеющая сталь: 10Х17Н13М2Т, 316Ti, 1.4571 L - Нержавеющая сталь: 03Х17Н14М3, 316L, 1.4404, 1.4435 S - Нержавеющая сталь T - Титан D - Поливинилиденфторид PVDF P - Полипропилен PP B - Поливинилхлорид PVC X - Материал по согласованию #4 Монтажная длина / Диапазон измерения Значение 1: монтажная длина L ... – длина в мм Значение 2: диапазон измерения M ... – длина в мм Значение 3: диаметр зонда (трубы датчика) 3 - 3 мм 6 - 6 мм 8 - 8 мм 12 - 12 мм 14 - 14 мм 16 - 16 мм /18 - 18 мм /20 - 20 мм #5 Температурное исполнение (температура измеряемой среды) NT - стандартное (-45…+125°С) HT - высокотемпературное исполнение (-45…+250°С) HHT - высокотемпературное исполнение (-45…+450°С) LT - низкотемпературное исполнение (-65…+125°С) #6 Электрическое подключение (электронный блок) Значение 1 A - коробка тип A B - коробка тип B C - коробка тип С D - коробка тип D E - коробка тип E F - коробка тип F Значение 2 Материал коробки: A - алюминий Материал коробки: P - полиэстер Материал коробки: V - нерж. сталь #7 Поплавок Указывается модель поплавка N – Поплавок отсутствует #8 Одобрения и сертификаты Ex - взрывобезопасное исполнение, маркировка взрывозащиты по ГОСТ Р МЭК 60079-0-2011: 0Ex ia IIC T6…T1 Ga; Exd - взрывобезопасное исполнение, маркировка взрывозащиты по ГОСТ Р МЭК 60079-0-2011: 1Ex d IIC T6…T1 Gb. NC - Сигнализатор уровня LLS изготовлен из материалов, соответствующих рекомендациям NACE: MR0175 и MR0103, ГОСТ ИСО 15156, ГОСТ Р 53678-2009, ГОСТ Р 53679-2009 MD - Сигнализатор уровня LLS для морских и речных применений. Типовое одобрение изделия Российского морского регистра судоходства HD - Сигнализатор уровня LLS для гигиенических применений N - общепромышленное исполнение #9 Конструктивное исполнение сигнализатора уровня BC - исполнение с комплектной выносной уровнемерной камерой FX - гибкое исполнение датчика уровня HC - исполнение с повышенной точностью (абсолютная погрешность ±3 мм) N - типовое исполнение С Днем работников нефтяной и газовой промышленности! День химика Всемирный день метрологии С праздником, дорогие женщины! ООО «РивалКом» - российский производитель магнитных указателей уровня жидкости, датчиков уровня, магнитных переключателей/сигнализаторов.
