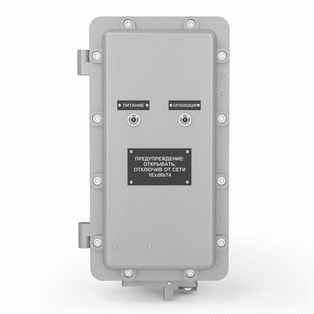

ДАРТ - датчик-газоанализатор компонентов ракетного топлива

    Предназначен для непрерывного автоматического измерения массовой концентрации паров гидразина (амидола) по ОСТ В6-02-32-82 или концентрации паров гидразин-гидрата (ГОСТ 19503—88) в воздухе. Область применения:  обеспечение автоматического непрерывного контроля содержания вредных веществ: паров гидразин-гидрата или амидола в воздухе рабочей зоны помещений, в том числе атомных электростанций. Тип анализатора – стационарный. Способ забора пробы – принудительный, обеспечиваемый встроенным побудителем расхода. Принцип действия – электрохимический.   Исполнения газоанализаторов ДАРТ Обозначение газоанализаторов Условное наименование Химическая формула определяемого компонента Зона размещения ИБЯЛ.413411.054 ДАРТ (CH 3 ) 2 N 2 H 2 несимметричный диметилгидразин взрывоопасная ИБЯЛ.413411.054-01 ДАРТ-К Н 2 N-NH 2 гидразин невзрывоопасная ИБЯЛ.413411.054-02 ДАРТ-А N 2 H 4 ·H 2 O гидразин-гидрат невзрывоопасная ИБЯЛ.413411.054-03 ДАРТ-К-ВЗ Н 2 N-NH 2 гидразин взрывоопасная ИБЯЛ.413411.054-04 ДАРТ-А-ВЗ N 2 H 4 ·H 2 O гидразин-гидрат взрывоопасная   Основные технические характеристики Наименование Значение Примечание Диапазон измерений по поверочному компоненту (НДМГ), мг/м 3 от 0,0 до 1,0 от 0,0 до 10 ПДК Пределы допускаемой основной приведенной погрешности: - на участке диапазона измерений от 0,0 до 0,1 мг/м 3 - на участке диапазона измерений от 0,1 до 1,0 мг/м 3 ± 0,025 мг/м 3  ± 25%   абсолютной относительной   Время срабатывания, мин, не более 1 / 3 ПОРОГ1 / ПОРОГ2 Диапазон рабочих температур,  ° С от +1 до +45     Степень защиты IP 65     Маркировка взрывозащиты 1ExdIIBT4 кроме исполнения ДАРТ-А, ДАРТ-К Электрическое питание, В от 18 до 32 требования к взрывозащите не предъявляются Номинальная потребляемая мощность, Вт, не более 25   Габаритные размеры (длина х ширина х высота), мм, не более 270 х 250 х 480   Масса, кг, не более 20   Выходной цифровой канал связи RS485 MODBUS RTU, 9600 бод Выходной сигнал постоянного тока, мА 4-20 по ГОСТ 26.011-80 Интервал работы без корректировки показаний по ПГС, дней, не менее 90   Средний полный срок службы прибора ДАРТ, лет, не менее 10   Техническая информация Техническое описание на датчик-газоанализатор ДАРТ Монтажный чертеж на датчик-газоанализатор ДАРТ Руководство по эксплуатации на датчик-газоанализатор ДАРТ Руководство по эксплуатации на датчик-газоанализатор ДАРТ-К Руководство по эксплуатации на датчик-газоанализатор ДАРТ-А Руководство по эксплуатации на датчик-газоанализатор ДАРТ-К-ВЗ Руководство по эксплуатации на датчик-газоанализатор ДАРТ-А-ВЗ Запасные инструменты и принадлежности (ЗИП) на датчик-газоанализатор ДАРТ Сертификаты
