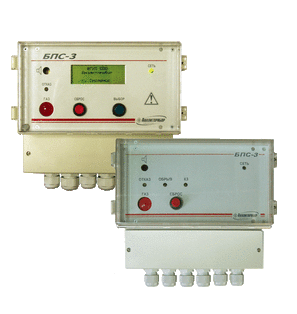

БПС-3 - блок питания и сигнализации

    Предназначены для питания  сигнализаторов  СТГ-3 и СТГ-3-И при их соединении в шлейф, выдачи световой и звуковой сигнализации при срабатывании любого сигнализатора в шлейфе с одновременным переключением “сухих” контактов реле по двум порогам. Область применения: обеспечение многоточечного контроля параметров воздуха рабочей зоны бытовых, административных, общественных, производственных помещений и открытых площадок с помощью сигнализаторов СТГ-3 и СТГ-3-И. Блоки являются стационарными автоматическими приборами. Рабочее положение блоков - вертикальное. Режим работы - непрерывный. Количество опрашиваемых датчиков для БПС-3 не ограничено, для БПС-3-И до 64 датчиков.     Исполнения блоков питания и сигнализации БПС-3 Обозначения блоков Условное наименование блоков Тип входного сигнала о срабатывании сигнализаторов Условное наименование подключаемых к блокам сигнализаторов Связь с внешними устройствами ИБЯЛ.426479.046 (без цифровой индикации) БПС-3 сигнал напряжения постоянного тока СТГ-3-ХХ релейный выход ИБЯЛ.426479.046-01 (с цифровой индикацией) БПС-3-И цифровой адресный интерфейс СТГ-3-И-ХХ релейный выход и по интерфейсам RS485 и RS232   Аварийная сигнализация “ГАЗ” - блокирующая, отключение возможно только нажатием кнопки “СБРОС” на блоке.   Основные технические характеристики Характеристики Значение Примечание Напряжение питание, В от 150 до 253 (50±1) Гц (действующее значение) Потребляемая мощность ВА, не более 120 при максимальной нагрузке на выходе Выходное напряжение, В 34±2 максимальный ток нагрузки 2А Диапазон температуры окружающей среды, °С от 1 до 40   Степень защиты блоков IP 30   Габаритные размеры, мм, не более 240х240х120 масса не более 2 кг Параметры «сухих» контактов реле = 30 В, 5 А ~ 250 В, 5 А нагрузка – резистивная Для блоков БПС-3 состояние реле нормально замкнутое. Для блоков БПС-3-И состояние реле (нормально замкнуто / разомкнуто) устанавливается в меню блока. Особенности - до тридцати сигнализаторов СТГ-3 различных исполнений на один БПС-3 (количество варьируется в зависимости от числа подключаемых СТГ-3 для контроля ДВК горючих газов и ПДК токсичных газов); - сигнализаторы не предназначены для установки во взрывоопасных зонах; - диапазон рабочих температур – от плюс 1 до плюс 40 о С; - степень защиты от доступа к опасным частям, попадания внутрь твердых предметов и проникновения воды – IP30; - время автоматической работы без технического обслуживания с применением внешних средств и без вмешательства оператора – не менее 12 месяцев; - гарантийный срок – 18 месяцев с даты отгрузки потребителю. Техническая информация Техническое описание на блоки питания и сигнализации БПС-3 Монтажный чертеж на блоки питания и сигнализации БПС-3 Руководство по эксплуатации на блоки питания и сигнализации БПС-3 Запасные инструменты и принадлежности (ЗИП) к блокам питания и сигнализации БПС-3 Программа расчета длины линии связи для СТГ-3 Сертификаты
