БМРЗ-100

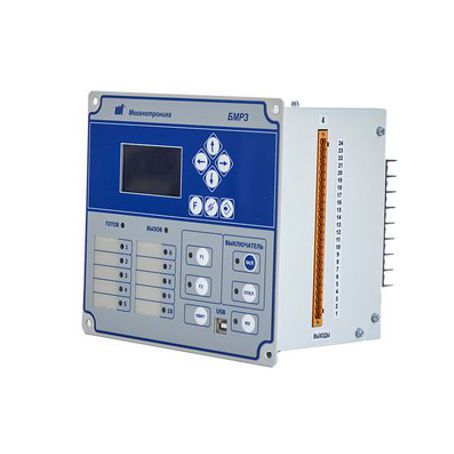

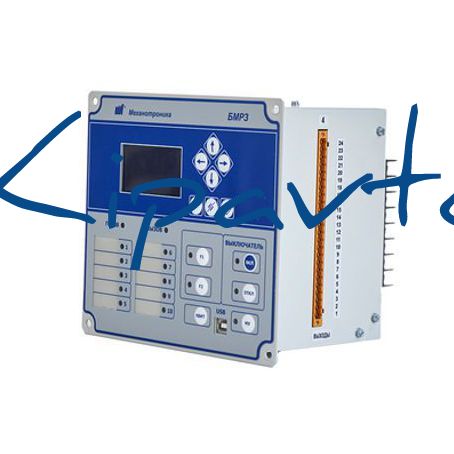

БМРЗ-100 Блок микропроцессорный релейной защиты Блоки БМРЗ-100 предназначены для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 6-10 кВ. БМРЗ-100 устанавливается в релейных отсеках КРУ и КРУН, на панелях и в шкафах релейной защиты. БМРЗ-100 обеспечивает управление высоковольтными выключателями с пружинно-моторным приводом, электромагнитным приводом и приводом с магнитной защелкой. БМРЗ-100 обеспечивает необходимый состав функций защит и автоматики для сетей 6(10)—35 кВ в соответствии с требованиями действующей редакции Правил устройства электроустановок (ПУЭ). Модификации блока защиты БМРЗ-100: БМРЗ-101, БМРЗ-102, БМРЗ-103, БМРЗ-104, БМРЗ-106, БМРЗ-107 Функции защиты ТО – токовая отсечка МТЗ — максимальная токовая защита УМТЗ – ускорение МТЗ ЛЗШ – логическая защита шин ДгЗ – дуговая защита ОЗЗ – защита от однофазных замыканий на землю ЗОФ – защита от обрыва фазы и несимметрии нагрузки ЗМН – защита минимального напряжения ЗПН – защита от повышения напряжения ЗПП – защита от потери питания ВМБ – вольтметровая блокировка Функции автоматики ОУ – оперативное управление выключателем УРОВ – резервирование при отказах выключателей с контролем тока АПВ – автоматическое повторное включение АЧР/ЧАПВ (автоматическая частотная разгрузка / автоматическое повторное включение по частоте) – по вычисляемой частоте или выполнение команд внешнего устройства. Контроль частоты АРСН – автоматическая разгрузка по снижению напряжения АПВН – автоматическое повторное включение по напряжению АВР – автоматическое включение резерва РАВР – разрешение АВР ВНР – автоматическое восстановление схемы нормального режима Функции сигнализации — Контроль цепей положения выключателя — Контроль выполнения операций включения и отключения — Контроль положения автоматического выключателя цепи питания включения выключателя или превышения времени взвода пружины Функции самодиагностики — Непрерывная самодиагностика блока — Расчет остаточного ресурса выключателя — Контроль исправности цепей управления выключателем — Контроль исправности цепей напряжения — Контроль давления элегаза выключателя — Контроль протекания токов электромагнитов выключателя по сигналу от внешнего реле Определение места повреждения — Встроенная функция ОМП в каждом блоке защиты линии (возможность задания до 8 неоднородных участков линии, алгоритм компенсации влияния переходного сопротивления, отображение результата работы функции ОМП на дисплее блока, передача информации о результате в АСУ и АРМ-релейщика) — Функция ОМП в программе для анализа осциллограмм FastView (возможность задания схемы замещения сети с неограниченным количеством неоднородных участков) — Функция ОМП в программном комплексе WebSCADA-MT системы АСУ, обеспечивающая автоматическую выгрузку осциллограммы аварийного режима из блока и расчет расстояния до места повреждения (возможность задания схемы замещения сети с неограниченным количеством неоднородных участков) Селектор направления ОЗЗ (СНОЗЗ) — Быстрое выявление присоединения с ОЗЗ на основе расширенного комплексного анализа переходного процесса в начальный момент КЗ — Благодаря селектору направления ОЗЗ в устройствах серии БМРЗ-100 в сетях с изолированной нейтралью не требуется установка дополнительного оборудования для определения присоединения с однофазным замыканием на землю Цифровой осциллограф — Суммарная длительность записываемых осциллограмм – более 1 часа — Возможность изменения длительности осциллограммы и условий пуска — Возможность добавления «пользовательских» сигналов в осциллограмму Журнал аварий — Количество хранящихся в памяти аварийных сообщений – 8000 — Регистрация состояния входов/выходов, параметров сети, состояния уставок, пусков защит и логических сигналов в момент аварии Журнал сообщений — Количество хранящихся в памяти сообщений – 16000 — Регистрация снижения напряжения оперативного питания, изменения уставок, изменения состояния входов/выходов и др. Характеристики блока релейной защиты БМРЗ-100 Условия эксплуатации — температура – от -40 до +55 °С — влажность – до 98% (при 25 °С), иней и роса допускаются — степень защиты лицевой панели – IP54 Требования к напряжению питания — род тока – постоянный / переменный / выпрямленный — диапазон питающего напряжения – 66-264 В — устойчивость к полному исчезновению напряжения – 2,4 с — время готовности при включении – 0,25 с Аналоговые входы (6 шт) — диапазон измеряемых напряжений – 2-264 В — диапазон измеряемых токов фаз / 3Io – 0,25-250 А / 0,004-4,000 А — термическая стойкость длительно / 1 с – 25 А / 500 А Дискретные входы (10 шт) — номинальное напряжение – 110 В / 220 В — импульс режекции — есть Дискретные выходы (10 шт) — диапазон коммутируемых напряжений – 5-264 В — коммутируемый переменный ток при замыкании и размыкании цепи – 8 А — коммутируемый постоянный ток при замыкании/размыкании цепи – 8 А / 0,15 А (LR не более 20 мс) Модификации блок микропроцессорный релейной защиты БРМЗ-100 Устройство Назначение БМРЗ-101-КЛ-01 Для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 6 — 10 кВ БМРЗ-101-ПС-03 Для выполнения функций релейной защиты, автоматики, управления и сигнализации пунктов секционирования БМРЗ-101-ПС-01 Для выполнения функций релейной защиты, автоматики, управления и сигнализации пунктов секционирования БМРЗ-102-КЛ-01 Для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 6 — 10 кВ БМРЗ-102-ТР-01 Для выполнения функций резервной релейной защиты, автоматики, управления, измерения и сигнализации силовых понижающих трансформаторов БМРЗ-103-СВ-01 Для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений секционного выключателя напряжением 6 — 10 кВ БМРЗ-103-ВВ-01 Для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений вводных выключателей напряжением 6 — 10 кВ БМРЗ-104-ТН-01 Для выполнения функций релейной защиты, автоматики, управления и сигнализации трансформатора напряжения (ТН) БМРЗ-104-ТН-03 Для выполнения функций релейной защиты, автоматики, управления и сигнализации трансформатора напряжения (ТН) БМРЗ-106-КЛ-01 Для выполнения функций релейной защиты, управления и сигнализации присоединений напряжением 6 — 10 кВ БМРЗ-106-ВВ-01 Для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений вводных выключателей напряжением 6 — 10 кВ БМРЗ-107-АВР-20 Для выполнения функций автоматики, управления, измерения и сигнализации вводных и секционных выключателей распределительных устройств напряжением 6 (10) кВ БМРЗ-107-АВР-10 Для выполнения функций автоматики, управления и сигнализации присоединений напряжением 0,4 кВ БМРЗ-107-2-Д-АВР-01 Для выполнения функций автоматики, управления и сигнализации присоединений напряжением 0,4 кВ. БМРЗ-104-Д-ТН-04 Для выполнения функций релейной защиты, автоматики, управления и сигнализации трансформатора напряжения (ТН). БМРЗ-101-Д-КЛ-03 Для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 6 — 10 кВ. БМРЗ-101-Д-КЛ-17 Для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 6 — 10 кВ. БМРЗ-101-Д-КЛ-21 Для выполнения функций релейной защиты, управления и сигнализации присоединений напряжением 6 — 10 кВ. БМРЗ-101-Д-КЛ-46 Для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 6 — 10 кВ подстанций метрополитена. БМРЗ-102-Д-КЛ-03 Для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 6 — 10 кВ. БМРЗ-102-Д-КЛ-05 Для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 6 — 10 кВ. БМРЗ-102-Д-КЛ-06 Для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 6 — 10 кВ. БМРЗ-102-Д-КЛ-14 Для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 6 — 10 кВ. БМРЗ-102-Д-ТР-02 Для выполнения функций резервной релейной защиты, автоматики, управления, измерения и сигнализации силовых понижающих трансформаторов. БМРЗ-103-Д-ПС-01 Для выполнения функций релейной защиты, автоматики, управления, измерения и сигнализации пунктов секционирования. БМРЗ-103-Д-СВ-03 Для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений секционного выключателя напряжением 6 — 10 кВ. БМРЗ-103-Д-ВВ-03 Для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений вводных выключателей напряжением 6 — 10 кВ. БМРЗ-103-Д-ВВ-04 Для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений вводных выключателей напряжением 6 — 10 кВ. БМРЗ-101-Д-КЛ-78 Для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 6 — 10 кВ. БМРЗ-102-Д-ТР-78 Для выполнения функций резервной релейной защиты, автоматики, управления, измерения и сигнализации силовых понижающих трансформаторов. БМРЗ-103-Д-СВ-78 Для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений секционного выключателя напряжением 6 — 10 кВ. БМРЗ-103-Д-ВВ-78 Для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений вводных выключателей напряжением 6 — 10 кВ. БМРЗ-104-Д-ТН-78 Для выполнения функций релейной защиты, автоматики, управления и сигнализации трансформатора напряжения (ТН). БМРЗ-102-Д-КЛ-04 Для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 6 — 10 кВ.
