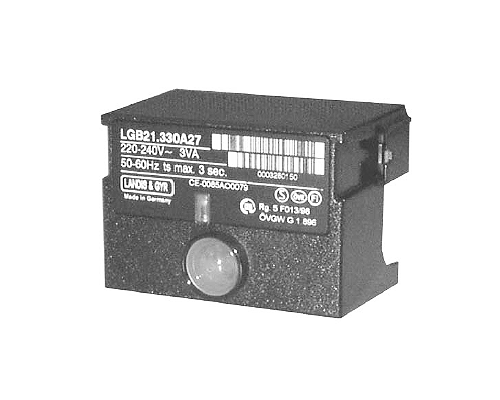

Блок управления Siemens LGB

Автомат горения предназначен для контроля одно- или двухступенчатых газовых или комбинированных газовых/жидкотопливных горелок малой или средней мощности (обычно до 350кВт) с/без вентилятора при периодической работе. Автомат горения LGB… используется для запуска и контроля одно- и двухступенчатых газовых или комбинированных газовых/жидкотопливных горелок при периодической работе. В зависимости от типа используемого автомата горения (далее устройство) контроль пламени осуществляется либо при помощи ионизационного электрода, датчика голубого пламени QRC1…для газовых/жидкотопливных воздуходувных горелок, либо при помощи ультрафиолетового датчика QRA…(со вспомогательным устройством AGQ1…A27). В комплекте с соответствующими адаптерами автоматы горения типа LGB.. заменяют ранее выпускаемые типы LF17.. и LFM1…(обращаем Ваше внимание на раздел “Типы модификаций” в главе «Заказ»). • Автоматы горения для воздуходувных горелок на газообразном топливе согласно EN676 • Автоматы горения газовых горелок согласно EN298 • Определение недостаточного электрического напряжения • Контроль давления воздуха наряду с функциональной проверкой реле давления воздуха во время запуска и работы • Возможность дистанционного электрического повторного запуска • LGB41... для использования с атмосферными газовыми горелками Автоматы горения для предварительной продувки при малом объеме воздушного объема и регулированием привода Детектор пламени Тип tw/с ~* t1/с min. TSA/с max.   t3n/с ~ t3/с ~ t4/с ~ t9/с 6) max. t10/с min. t11/с 3) max. t12/с 3) max. t20/с ~ Цена с НДС Ионизац. электрод(ION) или УФ детектор QRA... с AGQ1...A27 LGB21.130A27 4)7) 8 7 3 2.4 2 8 -- 5 -- -- 6 310,85 Ионизац. электрод(ION) или УФ детектор QRA... с AGQ1...A27 LGB21.230A27 5) 8 15 3 2.4 2 8 -- 5 -- -- 38 310,85 Ионизац. электрод(ION) или УФ детектор QRA... с AGQ1...A27 LGB21.330A27 5) 8 30 3 2.4 2 8 -- 5 -- -- 23 310,85 Ионизац. электрод(ION) или УФ детектор QRA... с AGQ1...A27 LGB21.350A27 5)7) 8 30 5 4 2 10 -- 5 -- -- 21 310,85 Ионизац. электрод(ION) или УФ детектор QRA... с AGQ1...A27 LGB21.550A27 5)   8 50 5 4 2 10 -- 5 -- -- 2 310,85   Автоматы горения для предварительной продувки при номинальной нагрузке воздушного объема и регулированием привода Детектор пламени Тип tw/с ~* t1/с min. TSA/с max.   t3n/с ~ t3/с ~ t4/с ~ t9/с 6) max. t10/с min. t11/с 3) max. t12/с 3) max. t20/с ~ Цена с НДС Ионизац. датчик (ION) или УФ детектор QRA... с AGQ1...A27 LGB22.130A27 4) 9 7 3 2,4 3 8 -- 4 12 12 21 318,80 Ионизац. датчик (ION) или УФ детектор QRA... с AGQ1...A27 LGB22.230B27 5) 9 20 3 2,4 3 8 -- 4 16,5 16,5 2 318,80 Ионизац. датчик (ION) или УФ детектор QRA... с AGQ1...A27 LGB22.330A27 5)7) 9 30 3 2,4 3 8 -- 4 12 11 2 318,80 Ионизац. датчик (ION) или УФ детектор QRA... с AGQ1...A27 LGB22.330A270 5)8) 9 30 3 2,4 3 8 -- 4 12 11 2 318,80 Детектор голуб. Пламени QRC1... LGB32.130A27 4)1) 9 7 3 2,4 3 8 -- 4 12 12 21 324.11 Детектор голуб. Пламени QRC1... LGB32.230A27 5)1) 9 20 3 2,4 3 8 -- 4 12 12 2 324.11 Детектор голуб. Пламени QRC1... LGB32.330A27 5) 9 30 3 2,4 3 8 -- 4 12 11 2 324,11 Детектор голуб. Пламени QRC1... LGB32.350A27 5) 9 30 5 4,4 1 10 -- 4 12 9 2 324,11   Автоматы горения для атмосферных горелок Детектор пламени Тип tw/с ~* t1/с min. TSA/с max.   t3n/с ~ t3/с ~ t4/с ~ t9/с 6) max. t10/с min. t11/с 3) max. t12/с 3) max. t20/с ~ Цена с НДС Ионизац. датчик (ION) или УФ детектор QRA... с AGQ1...A27 LGB41.255A27 18 -- 5 4 2 10 5 -- -- -- 10 337,33 Ионизац. датчик (ION) или УФ детектор QRA... с AGQ1...A27 LGB41.258A27 2)5)7) 18 -- 5 4 2 10 8 -- -- -- 10 337,33   tw  Время ожидания  1) По запросу  t1  Время до продувки  2)  Для атмосферных горелок мощностью до 120 кВт  TSA  Безопасное время зажигания  3)  Макс. время срабатывания допустимое для привода  t3  Время до зажигания  4)  Также применяется для парогенераторов  t3n  Время после зажигания  5)  Также применяется для стационарных воздухонагревателей  t4  Интервал «BV1-BV2» или «BV1-LR»  6)  «t9» + время срабатывания реле пламени  t9  Второе безопасное время (только для LGB41...)  7)  Также имеется для AC 100...110 В; в этом случае последние 2 цифры 27 следует заменить на 17  t10  Заданное время сигнала давления воздуха t11  Программируемое время открывания привода «SA»  8)  Без внутреннего микропредохранителя (Мпр.); может использоваться только с внешним Мпр. 6.3 A (инерционный)!  t

Отправить запрос можно на почту info@kipavto.ru

ООО "КИП Автоматика"
+7(351)223-30-88, 89514790853
http://kipavto.ru

12  Программируемое время открывания привода «SA»  t20  Интервал до автоматического закрывания механизма программирования   * Знак ~ означает приблизительно (Прим. Переводчика)
