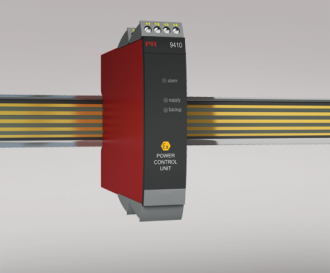

Блок управления мощностью 9410

Блок управления питанием 9410 Распределяет напряжение питания на силовую шину Дополнительное подключение резервного источника питания, Одобренного для установки в зоне I.S./Ex 2/Div. 2 Дополнительный резервный источник питания для силовой шины Должен быть установлен на силовой шине, тип PR 9400Применение и расширенные функции Блок управления питанием обнаруживает ошибки любого из устройств, установленных на силовой шине, и передает коллективный сигнал тревоги в систему управления через внутреннее реле состояния. Дополнительное подключение двух источников питания - основного и резервного. Резервный источник питания для силовой шины может быть получен путем установки двух устройств 9410, подключенных к 2 отдельным источникам питания (например, PR № 9421). Технические характеристики Реле состояния будет включено при выполнении следующих трех условий: 1. Напряжение питания присутствует на выводах 31 и 32. 2. Резервное напряжение питания присутствует на выводах 34 и 33. (Если резервный источник питания не используется, между контактами 32 и 33 должна быть установлена перемычка - перемычка поставляется вместе с устройством). 3. Нет сообщений об ошибках от устройств, подключенных к шине питания. Когда коллективный сигнал тревоги активируется через шину питания, реле состояния в 9410 будет обесточено (контакты 11, 12 и 13). Два зеленых передних светодиода указывают на подключение источника питания и резервного копирования. Красный светодиод указывает на состояние ошибки.
