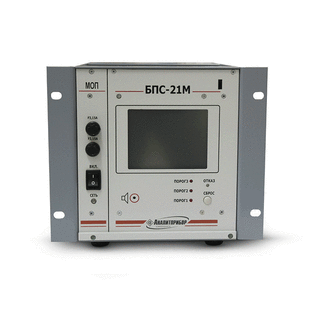

Блок питания и сигнализации БПС-21М-М (шлейфовый)

    Предназначен для сбора информации и питания датчиков-сигнализаторов ДАТ-М-06, датчиков газосигнализаторов ДАХ-М-06, датчиков-газоанализаторов ДАК, датчиков-газоанализаторов фотоинизационных ДАФ-М при их соединении в шлейф. Область применения:   контроль атмосферы промышленных объектов в процессе добычи и переработки нефти и газа; на промышленных предприятиях химической, металлургической промышленностей; на объектах газовых и автомобильных хозяйств; на производствах лаков и красок; на складах ГСМ (в портах, на ж/д, нефтебазах и т.д.). Режим работы - непрерывный. Отличительные особенности: - предназначен для установки в невзрывоопасных зонах; - обеспечивает опрос по каналу связи с интерфейсом RS-485 до 64 датчиков; - обеспечивает связь с внешними устройствами по цифровым каналам связи RS485 (протокол MODBUS RTU) и Ethernet; - выдает звуковую и световую сигнализацию о превышении измеряемой концентрации предустановленной величины порога срабатывания (3 порога на каждый канал измерения), с одновременным выводом сообщения о номере сработавшего датчика; - выдает во внешнюю цепь через 8 групп «сухих» переключающихся контактов реле, программно назначаемых на переключение при срабатывании сигнализации по любому датчику или группе датчиков; - обеспечивает архивирование в режиме реального времени результатов измерений и состояния каждого датчика в шлейфе (до 24 часов при подключении 64 датчиков и интервале между записями 3 мин).   Основные технические характеристики Характеристики Значения Примечание Напряжение питания, В от 150 до 253 частотой 50±1 Гц Потребляемая мощность, ВА, не более 90   Степень защиты IP20    Температура окружающей среды, °С от +1 до +50   Канал связи: RS485 Ethernet протокол MODBUS RTU протокол MODBUS RTU    9 600 бод 100 кбод Габаритные размеры, мм, не более 219 х 210 х 190 масса 6 кг БПС-21М-М имеет общепромышленное исполнение. БПС-21М-М обеспечивает возможность подключения и опроса от 1 до 64 датчиков (набор датчиков произвольный и ограничивается суммарной мощность не более 60 Вт, учитывая потери в линии связи). Техническая информация Техническое описание на блоки питания и сигнализации БПС-21М-М Монтажный чертеж на блоки питания и сигнализации БПС-21М-М Руководство по эксплуатации на блоки питания и сигнализации БПС-21М-М Запасные инструменты и принадлежности (ЗИП) на БПС-21М-М Сертификаты
