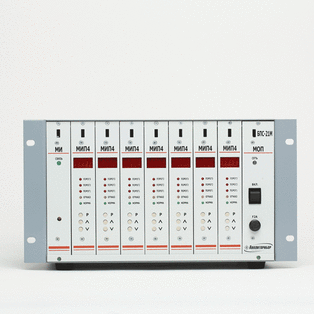

Блок питания и сигнализации БПС-21М

    Предназначены для: 01. Питания датчиков-сигнализаторов ДАТ-М, сигнализаторов СТМ-30-10 – СТМ-30-16, датчиков-газоанализаторов  ДАХ-М, ДАК, ДАМ, анализаторов активности ионов потенциометрических АП430-02 (в дальнейшем – датчиков); 02. Измерения входных токовых сигналов от датчиков по каждому каналу; 03. Выдачи световой и звуковой сигнализации при превышении/понижении установленных пороговых значений с одновременным переключением "сухих" контактов реле. Область применения: Обнаружение довзрывоопасных концентраций горючих газов и паров, контроль содержания вредных веществ и кислорода в воздухе рабочей зоны помещений и наружных установок взрыво- и пожароопасных химических, нефтехимических и нефтеперерабатывающих производств. Блоки являются стационарными автоматическими приборами.   Основные технические характеристики Характеристика Значение Примечание Напряжение питания, В 220     Потребляемая мощность, ВА, не более от 30 до 90 в зависимости от числа каналов Выходное напряжение, В 16 (ток ограничения 200 мА) 24±0,5 (ток ограничения        350 мА) гальванически связанное (искробезопасное) гальванически развязанное Выходные сигналы: токовый сигнал, мА цифровой 4–20  RS485 см. доп. характеристики протокол MODBUSRTU Температура окружающей среды, °С +1 / +50     БПС-21М имеет 2, 4, 7, 8, 11, 12 каналов контроля и три порога сигнализации.   Дополнительные технические характеристики Наименование Количество   токовых   выходов Наличие интерфейса   RS485 Количество   релейных выходов Наличие   звуковой   сигнализации Напряжение питания,   В БПС-21М-12ВЦ 12 - 49 - 16 БПС-21М-12ВБ 12 - 49 - 16 БПС-21М-11ВЦ 11 + 45 + 16 БПС-21М-11ВБ 11 + 45 + 16 БПС-21М-8ВЦ 8 - 33 - 16 БПС-21М-8ВБ 8 - 33 - 16 БПС-21М-7ВЦ 7 + 29 + 16 БПС-21М-7ВБ 7 + 29 + 16 БПС-21М-4ВЦ 4 - 17 - 16 БПС-21М-4ВБ 4 - 17 - 16 БПС-21М-2ВЦ 2 - 9 - 16 БПС-21М-2ВБ 2 - 9 - 16 БПС-21М-12Ц 12 - 49 - 24 БПС-21М-12Б 12 - 49 - 24 БПС-21М-11Ц 11 + 45 + 24 БПС-21М-11Б 11 + 45 + 24 БПС-21М-8Ц 8 - 33 - 24 БПС-21М-8Б 8 - 33 - 24 БПС-21М-7Ц 7 + 29 + 24 БПС-21М-7Б 7 + 29 + 24 БПС-21М-4Ц 4 - 17 - 24 БПС-21М-4Б 4 - 17 - 24 БПС-21М-2Ц 2 - 9 - 24 БПС-21М-2Б 2 - 9 - 24  Примечание: в наименовании БПС-21М -  В  – для работы с датчиками с искробезопасной цепью -  Б  – без индикации -  Ц  – цифровая индикация - Т – токовый выход Техническая информация Техническое описание на блоки питания и связи БПС-21М Монтажный чертеж на блоки питания и связи БПС-21М Руководство по эксплуатации на БПС-21М (ИБЯЛ.411111.042 – 2ВБ (2ВЦ), 4ВБ (4ВЦ), 7ВБ (7ВЦ), 8ВБ (8ВЦ), 11ВБ (11ВЦ), 12ВБ (12ВЦ)) Руководство по эксплуатации на БПС-21М (ИБЯЛ.411111.042-01 – 1ВБ, 1ВБТ (1ВЦТ)) Руководство по эксплуатации на БПС-21М (ИБЯЛ.411111.042-02 – 2Б (2Ц), 4Б (4Ц), 7Б (7Ц), 8Б (8Ц), 11Б (11Ц) и 12Б (12Ц)) Руководство по эксплуатации на БПС-21М-М (ИБЯЛ.411111.042-04) Запасные инструменты и принадлежности (ЗИП) на блоки питания и связи БПС-21М Сертификаты
