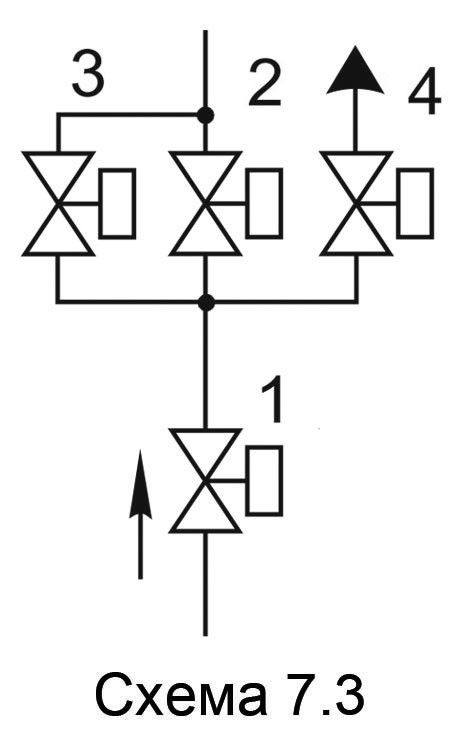

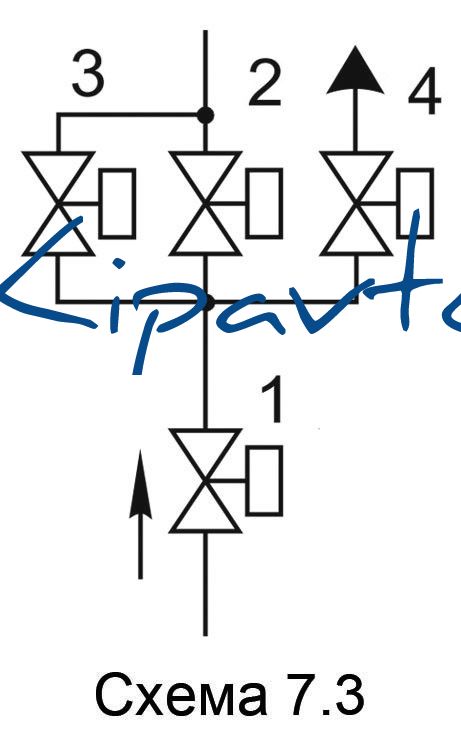

Блок электромагнитных клапанов (схема 7.3)

Блок состоит из следующих основных узлов и деталей: -    основного запорного клапана; -    рабочего клапана; -    клапана байпаса; -    клапана свечи безопасности. Клапан свечи безопасности может располагеатся только справа по ходу газа. Материал корпусов всех клапанов, входящих в блок, - сплав АК12ОЧ, АК12ПЧ. Модификации   Блок состоит из следующих основных узлов и деталей: - основного запорного клапана 1; - рабочего клапана 2; - клапана байпаса 3; - клапана свечи безопасности 4.   Клапан свечи безопасности может располагаться только справа по ходу по ходу газа.   Обозначение Номинальный диаметр DN  №, тип клапана в схеме Основыне размеры, мм, не более Масса, кг, не более мм дюймы L B H A L1 L2 B1  C3Н-3-20 ... 80 3  1) ВН3Н-0,5* (К, П)  2) ВН3Н-0,5* (П)  3) ВН1 1 / 2 Н-1К (П) фл.  4) ВФ 3 / 4 Н-4 (П) 516 420 320 100 39 180 190 24,5  C4Н-3-28 ... 100 4  1) ВН4Н-0,5* (К, П)  2) ВН4Н-0,5* (П)  3) ВН1 1 / 2 Н-1К (П) фл.  4) ВФ 3 / 4 Н-4 (П) 556 440 325 110 41,5 195 200 28,5
