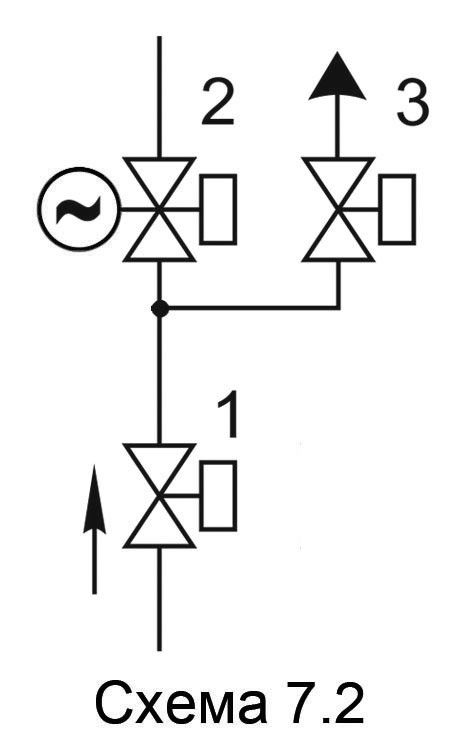

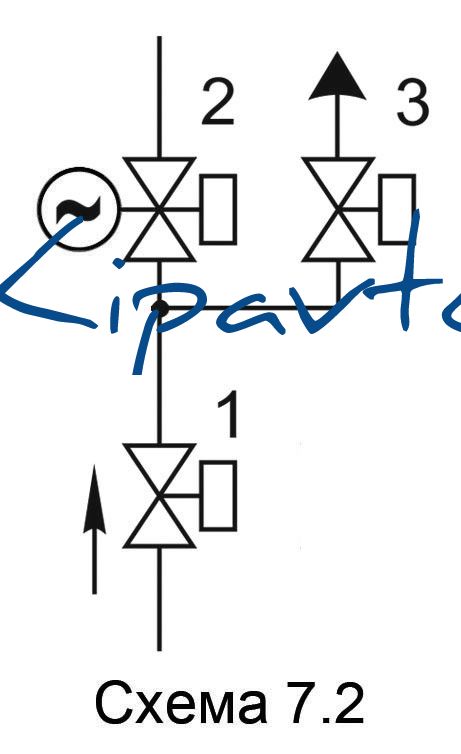

Блок электромагнитных клапанов (схема 7.2)

  Блок состоит из следующих основных узлов и деталей: -    основного запорного клапана; -    рабочего клапана с электроприводом регулятора расхода; -    клапана свечи безопасности. Клапан свечи безопасности может располагаться справа по ходу газа или слева. Материал корпусов всех клапанов, входящих в блок, - сплав АК12ОЧ, АК12ПЧ. Модификации     Блок состоит из следующих основных узлов и деталей: - основного запорного клапана 1; - рабочего клапана 2 с электроприводом регулятора расхода; - клапана свечи безопасности 3.   Клапан свечи безопасности может располагаться: - справа по ходу (рис. 1); - слева по ходу газа (рис. 2).   Обозначение Номинальный диаметр DN  №, тип клапана в схеме Основыне размеры, мм, не более Масса, кг, не более мм дюймы L B H A L1 L2 B1  C1 1 / 2 Н-3-157 ... 40 1 1 / 2  1) ВН1 1 / 2 Н-1 (К, П)  2) ВН1 1 / 2 М-1К (П)  3) ВФ 3 / 4 Н-4 (П)  320  225 395 258 28,5  105  165 14,5  C2Н-3-158 ...  50 2  1) ВН2Н-1 (К, П)  2) ВН2М-1К (П)  3) ВФ 3 / 4 Н-4 (П) 374 235 34,5 118 170 15,3  C2 1 / 2 Н-3-16 ... 65 2 1 / 2  1) ВН2 1 / 2 Н-0,5* (К, П)  2) ВН2 1 / 2 М-0,5К* (П)  3) ВФ 3 / 4 Н-4 (П) 470 270 465 280 42,5 150 185 21,6  C3Н-3-20 ... 80 3  1) ВН3Н-0,5* (К, П)  2) ВН3М-0,5К* (П)  3) ВФ 3 / 4 Н-4 (П) 516 280 490 285 39 180 190 24,8  C4Н-3-28 ... 100 4  1) ВН4Н-0,5* (К, П)  2) ВН4М-0,5К* (П)  3) ВФ 3 / 4 Н-4 (П) 556 300 515 300 41,5 195 200 28,8
