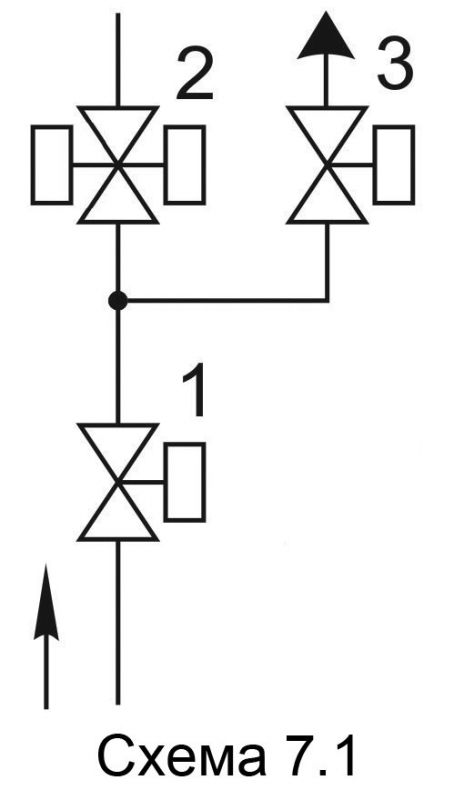

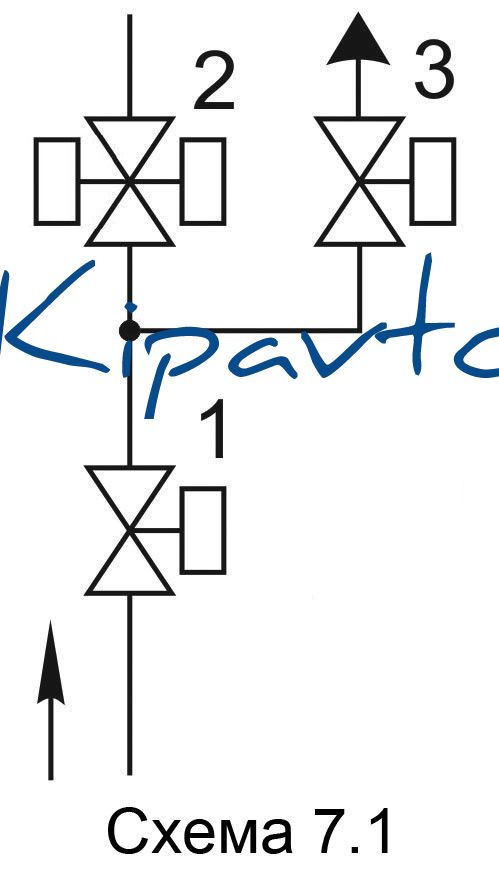

Блок электромагнитных клапанов (схема 7.1)

  Блок состоит из следующих основных узлов и деталей: -    основного запорного клапана; -    рабочего клапана; -    клапана свечи безопасности. Клапан свечи безопасности может располагаться справа по ходу газа или слева. Материал корпусов всех клапанов, входящих в блок, - сплав АК12ОЧ, АК12ПЧ. Модификации     Блок состоит из следующих основных узлов и деталей: - основного запорного клапана 1; - рабочего клапана 2; - клапана свечи безопасности 3.   Клапан свечи безопасности может располагаться: - справа по ходу (рис. 1); - слева по ходу газа (рис. 2).   Обозначение Номинальный диаметр DN  №, тип клапана в схеме Основыне размеры, мм, не более Масса, кг, не более мм дюймы L B H A L1 L2 B1  C1 1 / 2 Н-3-03 ... 40 1 1 / 2  1) ВН1 1 / 2 Н-1 (К, П)  2) ВН1 1 / 2 В-1 (П)  3) ВФ 3 / 4 Н-4 (П)  320  225 210 75 34,5 118 165 14,5  C2Н-3-11 ...  50 2  1) ВН2Н-1 (К, П)  2) ВН2В-1 (П)  3) ВФ 3 / 4 Н-4 (П) 347 235 212 77 170 16,0
