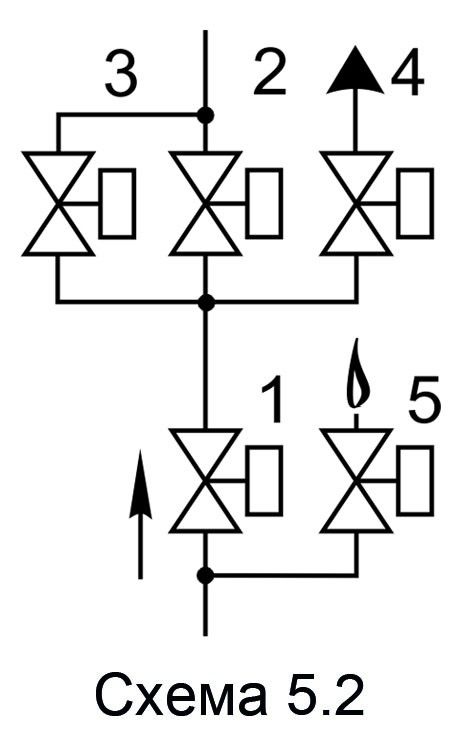

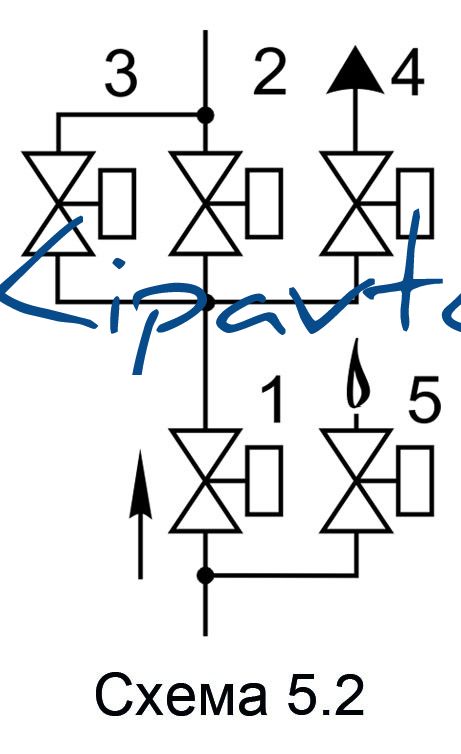

Блок электромагнитных клапанов (Схема 5.2)

  Блок состоит из следующих основных узлов и деталей: -    основного запорного клапана; -    рабочего клапана; -    клапана байпаса; -    клапана свечи безопасности; -    клапана запальной горелки. Клапаны запальной горелки может располагаться справа по ходу газа или слева. Материал корпусов всех клапанов, входящих в блок, - сплав АК12ОЧ, АК12ПЧ. Модификации   Блок состоит из следующих основных узлов и деталей: - основного запорного клапана 1; - рабочего клапана 2; - клапана байпаса 3; - клапана свечи безопасности 4; - клапана запальной горелки 5.   Клапан запальной горелки может располагаться: - справа по ходу газа (рис. 1); - слева по ходу газа (рис. 2).   Обозначение Номинальный диаметр DN  №, тип клапана в схеме Основыне размеры, мм, не более Масса, кг, не более мм дюймы L B H A L1 L2 B1  C2 1 / 2 Н-5-38 ... 65 2 1 / 2  1) ВН2 1 / 2 Н-0,5* (К, П)  2) ВН2 1 / 2 Н-0,5 (П)  3) ВН1Н-4К (П)  4) ВФ 3 / 4 Н-4 (П)  5) ВН 1 / 2 Н-4 (П) 470 365 270 86 42,5 150 185 23,3  C3Н-5-41 ... 80 3  1) ВН3Н-0,5* (К, П)  2) ВН3Н-0,5 (П)  3) ВН1 1 / 2 Н-1К (П)  4) ВФ 3 / 4 Н-4 (П)  5) ВН 1 / 2 Н-4 (П) 516 420 300 95 39 180 190 26,5  C4Н-5-44 ... 100 4  1) ВН4Н-0,5* (К, П)  2) ВН4Н-0,5 (П)  3) ВН1 1 / 2 Н-1К (П)  4) ВФ 3 / 4 Н-4 (П)  5) ВН 1 / 2 Н-4 (П) 556 440 325 110 41,5 195 200 30,5
