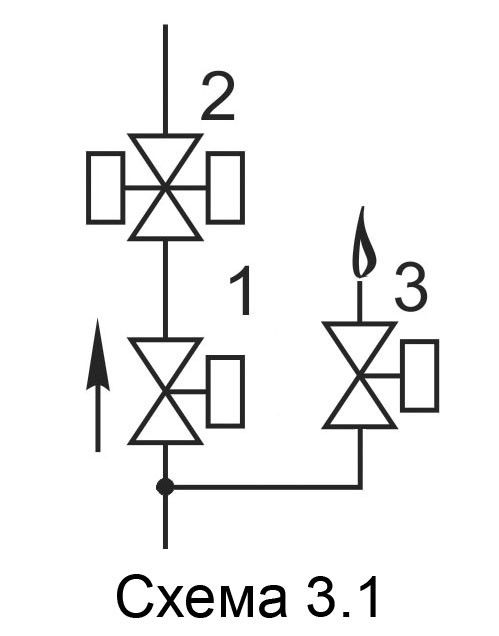

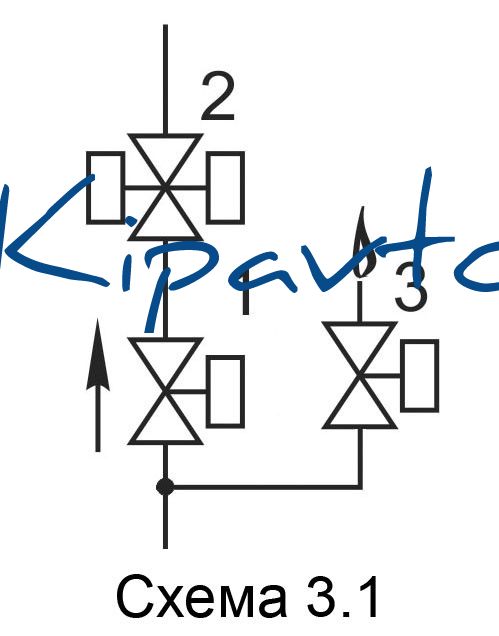

Блок электромагнитных клапанов (схема 3.1)

Нет на складе
Есть в наличии
0 руб
0 руб
+
Способы доставки

Транспортная компания

Самовывоз

Способы оплаты

Безналичный расчет

Описание
  Блок состоит из следующих основных узлов и деталей: -    основного запорного клапана; -    рабочего клапана; -    клапана запальной горелки. Клапан запальной горелки может располагаться справа по ходу газа или слева. Материал корпусов всех клапанов, входящих в блок, - сплав АК12ОЧ, АК12ПЧ. Модификации     Блок состоит из следующих основных узлов и деталей: - основного запорного клапана 1; - рабочего клапана 2; - клапана запальной горелки 3.   Клапан запальной горелки может располагаться справа по ходу газа (рис.1, 2) или слева.   Обозначение Номинальный диаметр DN  №, тип клапана в схеме Основыне размеры, мм, не более Масса, кг, не более Номер рис. мм дюймы L B H A L1 L2 B1 C1 1 / 2 Н-3-12 ... 40 1 1 / 2  1) ВН1 1 / 2 Н-1 (К, П)  2) ВН1 1 / 2 В-0,2 (П)  3) ВН 1 / 2 Н-4 (П)  320  225 307 170 28,5 105 165 13,0 1 C2Н-3-13 ... 50 2  1) ВН2Н-1 (К, П)  2) ВН2В-0,2 (П)  3) ВН 1 / 2 Н-4 (П) 374 235 34,5 118 170 13,7 C1 1 / 2 Н-3-14 ... 40 1 1 / 2  1) ВН1 1 / 2 Н-1 (К, П)  2) ВН1 1 / 2 В-1 (П)  3) ВН 1 / 2 Н-4 (П) 320 315 210 75 28,5 105 165 14,5 2 C2Н-3-15 ... 50 2  1) ВН2Н-1 (К, П)  2) ВН2В-1 (П)  3) ВН 1 / 2 Н-4 (П) 347 325 212 77 34,5 118 170 16,0
