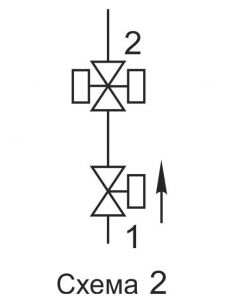

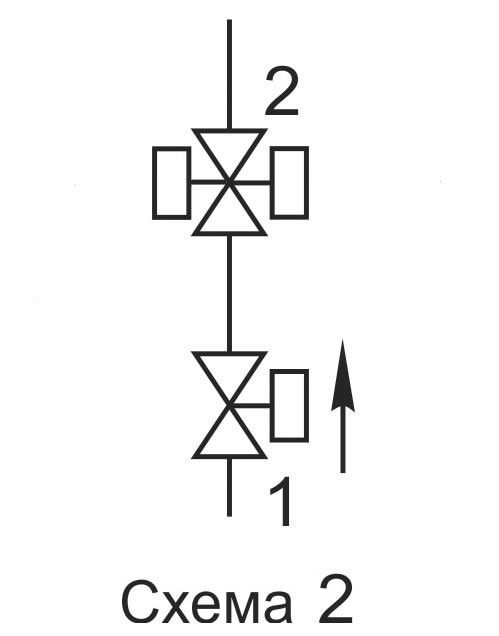

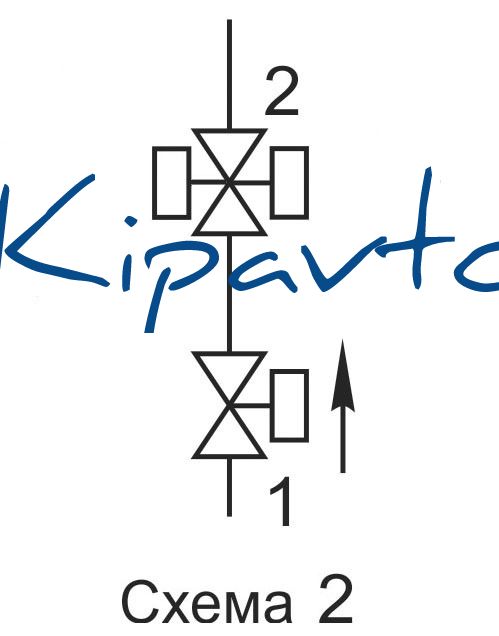

Блок электромагнитных клапанов (схема 2)

Блок состоит из следующих основных узлов и деталей: -    основного запорного клапана; -    рабочего клапана. Для блока С2Н-2-10 перепускной клапан может располагаться слева по ходу газа или справа. Модификации     Блок состоит из следующих основных узлов и деталей: - основного запорного клапана 1; - рабочего клапана 2;   Для блоков С1 1 / 2 Н-2-09 и С2Н-2-10 перепускной клапан может располагаться слева по ходу газа (рис.2) или справа.   Обозначение Номинальный диаметр DN  №, тип клапана в схеме Основыне размеры, мм, не более Масса, кг, не более Номер рис. мм дюймы L B H A L1 L2 B1 C1Н-2-64 ... 25 1  1) ВН1Н-4 фл. (К, П)  2) ВН1В-0,2 фл. (П)  320   95  281  153 30  100 - 8,5 1 C1Н-2-65 ...  1) ВН1Н-4 фл. (К, П)  2) ВН1В-1 фл. (П) C1 1 / 2 Н-2-07 ... 40 1 1 / 2  1) ВН1 1 / 2 Н-1 (К, П)  2) ВН1 1 / 2 В-0,2 (П) 108 307 170 28,5 105 11,0 C2Н-2-08 ... 50 2  1) ВН2Н-1 (К, П)  2) ВН2В-0,2 (П) 374 118 34,5 118 11,7 C1 1 / 2 Н-2-09 ... 40 1 1 / 2  1) ВН1 1 / 2 Н-1 (К, П)  2) ВН1 1 / 2 В-1 (П) 320 210 210 75 28,5 105 125 12,5 2 C2Н-2-10 ... 50 2  1) ВН2Н-1 (К, П)  2) ВН2В-1 (П) 347 220 212 77 34,5 118 130 14,0
