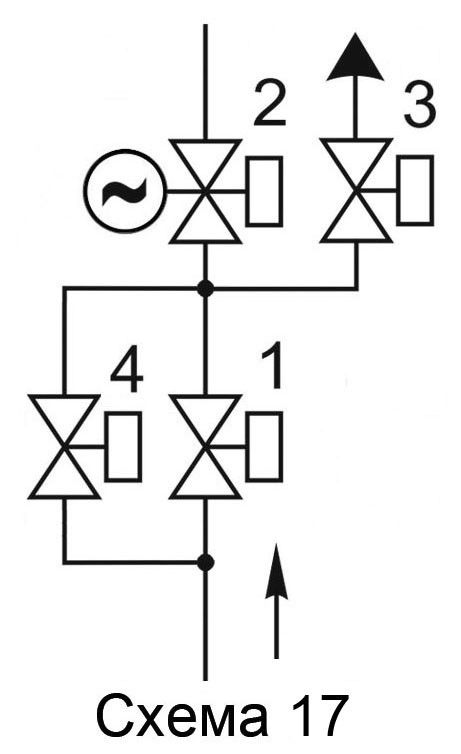

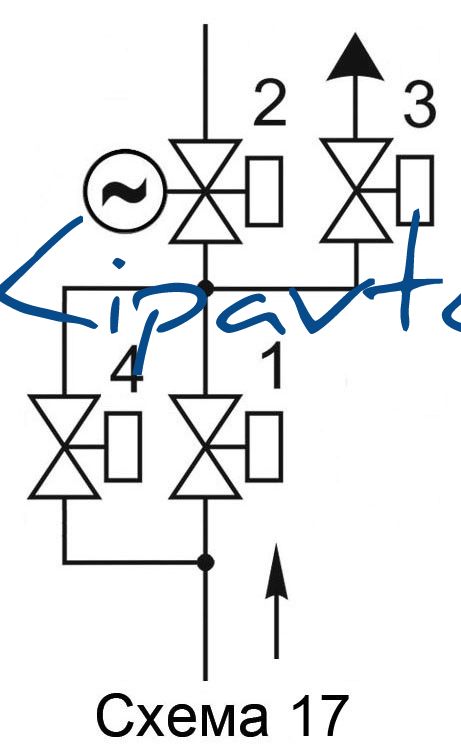

Блок электромагнитных клапанов (схема 17)

Блок состоит из следующих основных  узлов и деталей: - основного запорного клапана 1; - рабочего клапана 2 с электроприводом  регулятора расхода; - клапана свечи безопасности 3; - клапана контроля плотности 4.   Клапан свечи безопасности может располагаться  справа или  слева по ходу газа. Материал корпусов всех клапанов, входящих в блок, - сплав АК12ОЧ, АК12ПЧ. Модификации   Блок состоит из следующих основных узлов и деталей: - основного запорного клапана 1; - рабочего клапана 2 с электроприводом регулятора расхода; - клапана свечи безопасности 3; - клапана контроля плотности 4.   Клапан свечи безопасности может располагаться: - справа по ходу (рис. 1); - слева по ходу газа (рис. 2).   Обозначение Номинальный диаметр DN  №, тип клапана в схеме Основыне размеры, мм, не более Масса, кг, не более мм дюймы L B H A L1 L2 B1  C2 1 / 2 Н-4-116 ... 65 2 1 / 2  1) ВН2 1 / 2 Н-0,5* (К, П)  2) ВН2 1 / 2 М-0,5К* (П)  3) ВФ 3 / 4 Н-4 (П)  4) ВН 3 / 4 НБ-4 (П) 470 360 465 280 42,5 150 185 26,3  C3Н-4-117 ... 80 3  1) ВН3Н-0,5* (К, П)  2) ВН3М-0,5К* (П)  3) ВФ 3 / 4 Н-4 (П)  4) ВН 3 / 4 НБ-4 (П) 516 370 490 285 39 180 190 29,5  C4Н-4-118 ... 100 4  1) ВН4Н-0,5* (К, П)  2) ВН4М-0,5К* (П)  3) ВФ 3 / 4 Н-4 (П)  4) ВН 3 / 4 НБ-4 (П) 556 395 515 300 41,5 195 200 33,5
