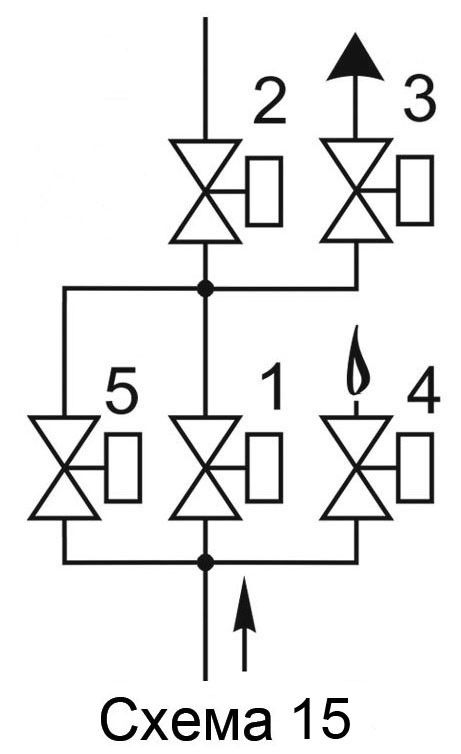

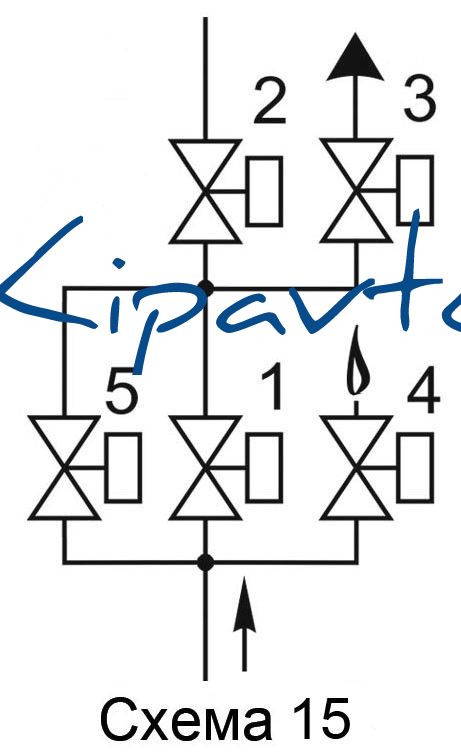

Блок электромагнитных клапанов (схема 15)

Блок состоит из следующих основных  узлов и деталей: - основного запорного клапана 1; - рабочего клапана 2 ; - клапана свечи безопасности 3; - клапана запальной горелки 4; - клапана контроля плотности 5.   Клапаны свечи безопасности и запальной горелки могут располагаться  справа или  слева по ходу газа. Материал корпусов всех клапанов, входящих в блок, - сплав АК12ОЧ, АК12ПЧ. Модификации   Блок состоит из следующих основных узлов и деталей: - основного запорного клапана 1; - рабочего клапана 2; - клапана свечи безопасности 3; - клапана запальной горелки 4; - клапана контроля плотности 5.   Клапаны свечи безопасности и запальной горелки могут располагаться: - справа по ходу (рис. 1); - слева по ходу газа (рис. 2).   Обозначение Номинальный диаметр DN  №, тип клапана в схеме Основыне размеры, мм, не более Масса, кг, не более мм дюймы L B H A L1 L2 B1  C2 1 / 2 Н-5-106 ... 65 2 1 / 2  1) ВН2 1 / 2 Н-0,5* (К, П)  2) ВН2 1 / 2 Н-0,5* (П)  3) ВФ 3 / 4 Н-4 (П)  4) ВН 1 / 2 Н-4 (П)  5) ВН 3 / 4 НБ-4 (П) 470 360 270 86 42,5 150 185 23,0  C3Н-5-107 ... 80 3  1) ВН3Н-0,5* (К, П)  2) ВН3Н-0,5* (П)  3) ВФ 3 / 4 Н-4 (П)  4) ВН 1 / 2 Н-4 (П)  5) ВН 3 / 4 НБ-4 (П) 516 370 300 95 39 180 190 26,2  C4Н-5-108 ... 100 4  1) ВН4Н-0,5* (К, П)  2) ВН4Н-0,5* (П)  3) ВФ 3 / 4 Н-4 (П)  4) ВН 1 / 2 Н-4 (П)  5) ВН 3 / 4 НБ-4 (П) 556 395 325 110 41,5 195 200 30,2
