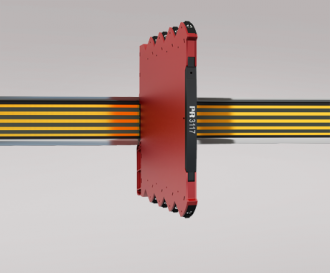

Биполярный изолированный преобразователь 3117

Биполярный изолированный преобразователь 3117 Преобразование сигналов напряжения и тока биполярного процесса в однополярные сигналы Несколько диапазонов сигналов выбираются с помощью DIP-переключателей Быстрое время отклика <7 мс и высокая стабильность выходной нагрузки Отличная точность, лучше 0,05% от пролета Тонкий корпус 6 мм Применение 3117 представляет собой изолирующий преобразователь, который может использоваться для преобразования сигналов стандартных биполярных аналоговых технологических сигналов в однополярный аналоговый сигнал. Устройство обеспечивает 3-портовую изоляцию, подавление перенапряжений и защиту систем управления от переходных процессов и шума. 3117 также устраняет контуры заземления и может использоваться для измерения плавающих сигналов. Установка 3117 может осуществляться в безопасной зоне или в зоне 2 и кл.1 Div 2 и одобрена для морских применений. Технические характеристики Гибкое питание 24 В постоянного тока (±30%) через силовую шину или разъемы. Отличная точность преобразования, более 0,05 % от выбранного диапазона. Входы и выходы плавающие и гальванически разделены. Зеленый передний светодиод показывает состояние работы устройства. Все клеммы защищены от перенапряжения и ошибки полярности. В соответствии с рекомендациями NAMUR NE21, 3117 обеспечивает максимальную производительность измерений в жестких условиях электромагнитной совместимости. Высокая гальваническая развязка 2,5 кВ переменного тока. Быстрое время отклика от ввода до вывода < 7 мс/> 100 Гц – демпфирование полосы пропускания 10 Гц возможно с помощью DIP-переключателя. Отличное соотношение сигнал/шум > 60 дБ. Монтаж/установка/программирование Быстрая и простая настройка диапазонов измерений, откалиброванных на заводе, с помощью DIP-переключателей. Очень низкое энергопотребление позволяет монтировать на DIN-рейку без необходимости в каком-либо воздушном зазоре. Широкий диапазон рабочих температур: -25...+70°C.
