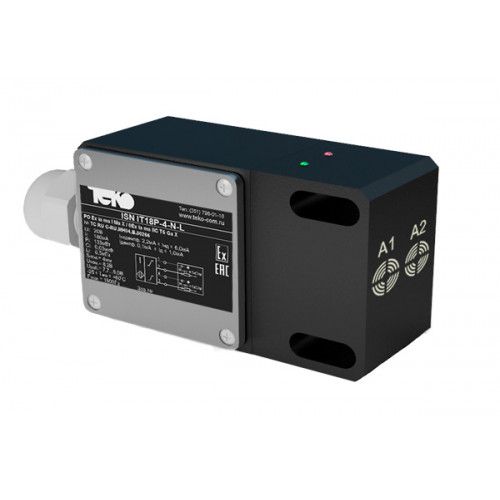

Бесконтактный выключатель ISN IT18P-4-N-L-C

Выключатели индуктивные бесконтактные взрывозащищенные (далее по тексту – выключатели) предназначены:- для преобразования бесконтактного воздействия объекта в электрический сигнал для управления исполнительным устройством;- для применения в качестве элементов автоматизированных систем управления технологическими процессами; Область применения – подземные выработки шахт и их наземные строения, опасные по рудничному газу (метану) и (или) горючей пыли, а также взрывоопасные зоны помещений и наружных установок в соответствии с присвоенной маркировкойвзрывозащиты,требованиямиГОСТIEC60079-14-2011иотраслевыхПравилбезопасности, регламентирующих применение данного оборудования во взрывоопасных зонах.Выключатели относятся к взрывобезопасному электрооборудованию и имеют маркировку взрывозащиты по ГОСТ 31610.0-2014, ГОСТ 31610.11-2014, ГОСТ Р МЭК 60079-18-2012:- PO Ex ia ma I Ma Х / 0Ex ia ma IIC T6 Ga Х;Знак «Х» в маркировке взрывозащиты выключателейуказывает на специальные условия их безопасного применения, заключающиеся в следующем:- к входным искробезопасным электрическим цепям выключателей могут подключаться устройства, выполненные с видом взрывозащиты«искробезопаснаяэлектрическаяцепь,уровняia»иимеющиедействующиесертификатысоответствия, допускающиевозможностьихприменениявовзрывоопасныхзонахиливневзрывоопасныхзонвкачествесвязанного электрооборудования.Электрическиепараметрыподключаемыхустройствсучетомлиниисвязи:напряжение,ток, мощность, индуктивность и электрическая емкость должны соответствовать искробезопасным параметрам выключателей;- выключатели должны устанавливаться в местах, где исключена возможность воздействия на их оболочку ударных механических нагрузок.Выключатели обеспечивают непрерывный круглосуточный режим работы. Сертификат соответствия № ЕАЭС RU C-RU.АМ02.В.00339/20от 06.05.2020 г.2. Принцип действия.Выключатель имеет чувствительную поверхность А1 и чувствительную поверхность А2, предназначенные для контроля положения металлических объектов. При приближении к чувствительной поверхности А1 (контакты №1 и №2)или к чувствительнойповерхностиА2(контакты№3и№4)выключателялюбогометаллатоквыключателяуменьшается пропорционально расстоянию между выключателем и объектом воздействия.3. Обеспечение взрывозащитыВзрывозащищенность выключателей обеспечивается взрывозащитой видов «искробезопасная электрическая цепь «i»по ГОСТ 31610.11-2014 и «герметизация компаундом «m» по ГОСТ Р МЭК 60079-18-2012.Выключатели имеют следующую маркировку взрывозащиты - PO Ex ia ma I Ma Х / 0Ex ia ma IIC T6 Ga Х.Взрывозащищенность обеспечивается следующими мерами:-питаниевыключателейосуществляетсяотсертифицированнойискробезопаснойцепиуровня«ia»длявзрывоопасных смесейкатегорииIиликатегорииIIсогласноГОСТ31610.11-2014отсвязанногоэлектрооборудованиясмаркировкой взрывозащиты[Ex ia] I / [Ex ia Ga] IIC X;- выключатель залит компаундом и имеет неразборную конструкцию, электрическая прочность изоляции искробезопасных цепей относительно корпуса датчика – 500В.Конструкция выключателей отвечает всем относящимся к ним требованиям ГОСТ 31610.0-2014.
