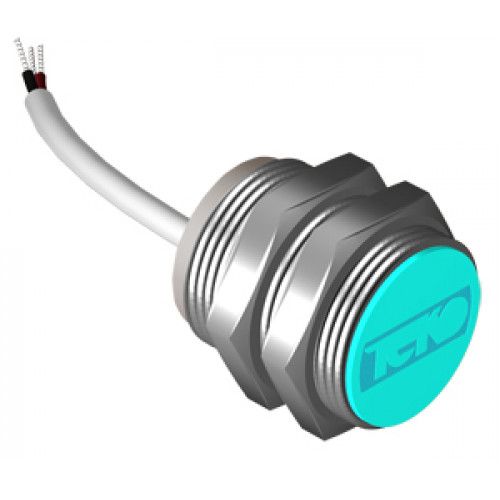

Бесконтактный выключатель ISB BS4A-5-N-5

Выключатели индуктивные бесконтактные взрывозащищенные (далее по тексту – выключатели) ISB-BS4A-5-N(-C)(-C2)(-H)-5 предназначены: для преобразования бесконтактного воздействия объекта в электрический сигнал для управления исполнительным устройством; для применения в качестве элементов автоматизированных систем управления технологическими процессами; Область применения – взрывоопасные зоны помещений и наружных установок в соответствии с присвоенной маркировкой взрывозащиты, требованиями ГОСТ IEC 60079-14-2011 и отраслевых Правил безопасности, регламентирующих применение данного оборудования во взрывоопасных зонах (кроме подземных выработок шахт). Выключатели относятся к взрывобезопасному электрооборудованию, имеют маркировку взрывозащиты по ГОСТ 31610.0-2014, ГОСТ 31610.11-2014, ГОСТ Р МЭК 60079-18-2012: 1Ex ia ma IIC T6 Gb X для ISB BS4A-5-N-5; ISB BS4A-5-N-C-5. 1Ex ia ma IIC T4 Gb X для ISB BS4A-5-N-H-5 и ISB BS4A-5-N-C2-5. Знак «Х» в маркировке взрывозащиты выключателей указывает на специальные условия их безопасного применения, заключающиеся в следующем: к входным искробезопасным электрическим цепям выключателей могут подключаться устройства, выполненные с видом взрывозащиты «искробезопасная электрическая цепь, уровня ia» и имеющие действующие сертификаты соответствия, допускающие возможность их применения во взрывоопасных зонах или вне взрывоопасных зон в качестве связанного электрооборудования. Электрические параметры подключаемых устройств с учетом линии связи: напряжение, ток, мощность, индуктивность и электрическая емкость должны соответствовать искробезопасным параметрам выключателей; выключатели должны устанавливаться в местах, где исключена возможность воздействия на их оболочку ударных механических нагрузок. Выключатели обеспечивают непрерывный круглосуточный режим работы. Сертификат соответствия № ТС RU C-RU.МН04.В.00266 от 23.04.2015г. Принцип действия Выключатель имеет чувствительную поверхность, предназначенную для контроля положения металлических объектов. При приближении к чувствительной поверхности выключателя любого металла ток выключателя уменьшается пропорционально расстоянию между выключателем и объектом воздействия. Обеспечение взрывозащиты Взрывозащищенность выключателей обеспечивается взрывозащитой видов «искробезопасная электрическая цепь «i» по ГОСТ 31610.11-2014 и «герметизация компаундом «m» по ГОСТ Р МЭК 60079-18-2012. Выключатели имеют следующую маркировку взрывозащиты: 1Ex ia ma IIC T6 Gb X для ISB BS4A-5-N-5; ISB BS4A-5-N-C-5. 1Ex ia ma IIC T4 Gb X для ISB BS4A-5-N-H-5 и ISB BS4A-5-N-C2-5 Взрывозащищенность обеспечивается следующими мерами: питание выключателей осуществляется от сертифицированной искробезопасной цепи уровня «ia» для взрывоопасных смесей категории II согласно ГОСТ 31610.11-2014 от связанного электрооборудования с маркировкой взрывозащиты [Ex ia Ga] IIC X; выключатель залит компаундом и имеет неразборную конструкцию, электрическая прочность изоляции искробезопасных цепей относительно корпуса датчика – 500В. Конструкция выключателей отвечает всем относящимся к ним требованиям ГОСТ 31610.0-2014.
