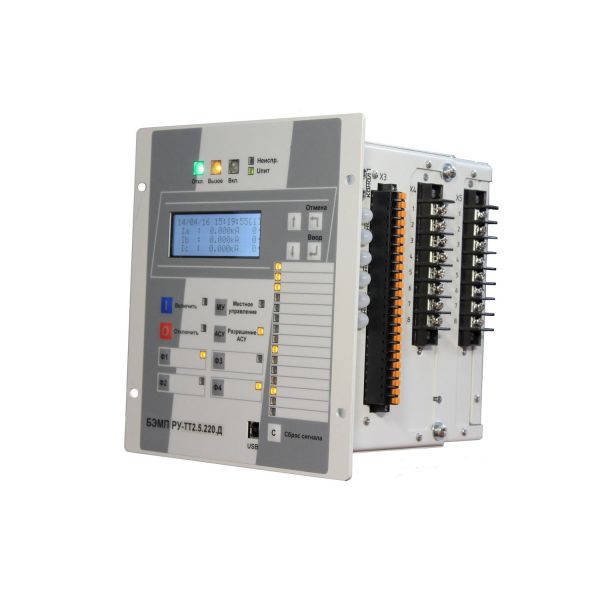

БЭМП РУ Микропроцессорные блоки Микропроцессорные устройства БЭМП РУ предназначены для выполнения всех необходимых функций релейной защиты и автоматики, управления, сигнализации различных присоединений комплектных распределительных устройств напряжением 6…35 кВ. БЭМП РУ  применяется в качестве основного устройства РЗА присоединений комплектных распределительных устройств (КРУ) электрических станций и распределительных подстанций сетевых и промышленных предприятий, а также предприятий нефтяного и газового комплекса. Преимущества блока БЭМП РУ — гарантированная работа в сложных условиях эксплуатации (-40…+55 °С; IP54 по лицевой панели); — повышенная помехозащищенность при неблагоприятной электромагнитной обстановке; — оптимальное количество дискретных входов и выходов; — универсальное питание устройства (переменное, постоянное, выпрямленное переменное); — сохранение полной работоспособности при длительных перерывах питания без перезапуска устройства; — время готовности устройства 0,2 с; — бесплатное программное обеспечение для настройки  БЭМП РУ  и полноценного анализа журналов аварий и осциллограмм, сохраненной информации; — наличие порта связи USB для связи с ПК и изолированного RS-485 для связи с АСУ; — «горячие» клавиши оперативного ввода/вывода функций (заменители накладок, ключей управления); — 4-хстрочный ЖК индикатор; — удобство монтажа, универсальное крепление по виду установки блока (навесное/утопленное); — минимальные габариты (глубина установки устройства не более 10 см); — инжиниринг, техническое сопровождение при наладке и эксплуатации, обучение персонала; — возможность программирования блока под схемы Заказчика. Конструктивные особенности Конструктивно устройства серии  БЭМП РУ  выполнены в виде набора унифицированных плат и блоков, что позволяет обеспечить оптимальную аппаратно-функциональную компоновку. На лицевой панели устройства размещены: — 15 светодиодов для сигнализации пуска или срабатывания функций защит, автоматики, управления; — 2 светодиода: наличие оперативного питания (Uпит) и неисправное состояние устройства (Неисправность); — 4 светодиода, информирующие о поврежденных фазах, или ЖК индикатор (20х4) с клавишами управления; — 4 функциональные клавиши управления функциями РЗА и светодиоды, информирующие о включенном состоянии клавиш; — 4 клавиши управления выключателем и выбора режимов управления (МУ — Местное управление; АСУ — Разрешение АСУ); — клавиша сброса сигнализации; — USB-порт для связи с ПК. В единой конструкции одновременно предусмотрены различные способы установки устройства  БЭМП РУ  как в отверстие в дверце шкафа (аналог заднего способа присоединения проводников), так и на стенку ячейки внутри или снаружи шкафа (аналог переднего способа присоединения проводников). Типоисполнения блоков БЭМП РУ БЭМП РУ-ОЛ Защита воздушных и кабельных линий электропередач, понижающих трансформаторов и прочих электроустановок напряжением 6…35 кВ. БЭМП РУ-ТЛ Защита воздушных и кабельных линий электропередач, понижающих трансформаторов и прочих электроустановок напряжением 6…35 кВ. БЭМП РУ-ВВ Защита трансформаторного ввода напряжением 6…35 кВ. БЭМП РУ-СВ Защита секционного выключателя напряжением 6…35 кВ. БЭМП РУ-ЛТ Защита воздушных и кабельных линий электропередач, понижающих трансформаторов и прочих электроустановок напряжением 6…10кВ. БЭМП РУ-ТН Защита и автоматика с установкой в ячейке шинного трансформатора напряжения БЭМП РУ-ЭД Защита синхронных и асинхронных электродвигателей напряжением 6…10 кВ мощностью до 5 МВт. БЭМП РУ-ТТ Блок предназначен для выполнения функций РЗА присоединений 6-35кВ БЭМП РУ-РЧ Блок предназначен для выполнения групповой АЧР с формированием шинок АЧР и ЧАПВ БЭМП РУ-БК Блок предназначен для выполнения функций РЗА батарей статических конденсаторов(компенсации реактивной мощности) БЭМП РУ-ЦС Блок предназначен для применения на подстанциях всех классов напряжения для реализации функций аварийной и предупредительной сигнализации БЭМП РУ-ВЛ Блок предназначен для выполнения функций РЗА, управления, сигнализации высоковольтного выключателя, резервных защит трансформатора, ступенчатых защит линий БЭМП РУ-ОЗЗ5 Блок предназначен для выполнения функций определения поврежденного присоединения от однофазных замыканий на землю в сетях с изолированной нейтралью БЭМП РУ-АРТ Блок предназначен для выполнения функций автоматической разгрузки по току присоединений 6-220 кВ. БЭМП РУ-ДМ Блок предназначен для выполнения всех необходимых функций релейной защиты и автоматики, управления, сигнализации выключателей линии, магистрали питания и других присоединений напряжением 6…35 кВ, для которой необходимо применение дифференциальной токовой защиты. БЭМП РУ-ДД Блок предназначен для выполнения всех необходимых функций релейной защиты и автоматики, управления, сигнализации синхронных и асинхронных электродвигателей напряжением 6…10 кВ мощностью свыше 5 МВт. БЭМП РУ-ДЗТ Блок предназначен для выполнения основной функции дифференциальной защиты и дополнительных функций резервной защиты и сигнализации двухобмоточных трансформаторов с высшим напряжением 35-110 кВ БЭМП РУ-РН2 Блок предназначен для выполнения функции ручного и автоматического управления электроприводом РПН двухобмоточного трансформатора БЭМП РУ-РН Блок предназначен для выполнения функции ручного и автоматического управления электроприводом РПН двухобмоточного трансформатора, двухобмоточного трансформатора с расщепленной обмоткой НН, трехобмоточных трансформаторов БЭМП РУ-04 Серия терминалов для выполнения всех необходимых функций релейной защиты и автоматики, управления, сигнализации воздушных и кабельных линий электропередач, понижающих трансформаторов и прочих электроустановок напряжением 0,4 кВ. БЭМП РУ-ДЗЛ Блок предназначен для выполнения функций дифференциальной, дистанционной, ступенчатых токовых защит линий напряжением 35 — 220 кВ, автоматики управления высоковольтным выключателем, сигнализации. БЭМП РУ-ОБ4 Блок предназначен для управления системой оперативных блокировок при переключении КА: разъединителей, заземляющих ножей, выключателей. БЭМП РУ-02 Защита трансформаторных вводов, секционных выключателей, отходящих присоединений, электродвигателей, трансформаторов напряжений и др. БЭМП РУ-ТТ2 Защита воздушных и кабельных линий электропередач, понижающих трансформаторов и прочих электроустановок напряжением 6…35 кВ. Функции защиты Функции защиты ANSI ОЛ СВ ВВ ЭД ДД ЛТ ТН Трехступенчатая МТЗ МТЗ 50/51 V V V V V V — • направленная 67 + + + + — — — • ненаправленная + + + + + + — • токовая отсечка 50/51B + + + + + + — • от перегрузок и МТЗ 51 + + + + + + — • ускорение МТЗ + + + + + + — • пуск по напряжению + + + + — — — Защита от однофазных замыканий на землю ЗОЗЗ 50/51N/67N V — V V — V V • направленная 67N/67NC + — — + — — — • ненаправленная + — — + — + — • по высшим гармоникам + — — + — + — • относительного замера по основной или высшим гармоникам + — — + — + — • неселективная по 3U0 59N + — + — — — + Защита от обрыва фаз или несимметрии ЗОФ 46 V V V V V V — Защита минимального напряжения ЗМН 27 — — V V — — V • 1 ступень ЗМН-1 — — + + — — + • 2 ступень ЗМН-2 — — — — — — + Защита от повышения напряжения ЗПН 59 — — — V — — V • 1 ступень ЗПН-1 — — — + — — + • 2 ступень ЗПН-2 — — — — — — + Логическая защита шин ЛЗШ — V V — — — — Защита от дуговых замыканий (при наличии датчиков ЗДЗ) ЗДЗ V V V V V V — Внешние технологические защиты (газовая, перегрев и др.) 63 V V V V V V — Тепловая защита 49 — — — V — — — Защита от затянутого пуска двигателя 48; 51LR — — — V — — — Защита от асинхронного хода синхронного двигателя 40 — — — V — — — Защита от многократных пусков двигателя 66 — — — V — — — Сигнальная защита от потери нагрузки 37 — — — V — — — Дифференциальная токовая защита ДТЗ 87 — — — — V — — • дифференциальная токовая отсечка ДТО — — — — + — — • дифференциальная токовая защита с тормозной характеристикой ДЗТХ — — — — + — — Функции автоматики ANSI ОЛ СВ ВВ ЭД ДД ЛТ ТН Резервирование при отказе выключателя УРОВ 50BF V V V V V V — Автоматическое повторное включение АПВ 79 V — V V V V — Автоматическая частотная разгрузка АЧР 81 V — — V V V — Частотное автоматическое повторное включение ЧАПВ V — — V V V — Автоматический ввод резерва АВР — V V — — — V Автоматическое восстановление нормального режима снабжения ВНР — V V — — — V Функции управления и сигнализации ANSI ОЛ СВ ВВ ЭД ДД ЛТ ТН Местное и дистанционное включение и отключение выключателя V V V V V V — Фиксация команд включения и отключения V V V V V V — Блокировка многократных включений на КЗ V V V V V V — Контроль цепей управления выключателем V V V V V V — Диагностика ресурса выключателя V V V V V V — Дополнительные возможности — измерение параметров сети (токи, напряжения, частота, активная и реактивная мощность); — технический учет электроэнергии; — регистрация событий с последующим отображением на лицевой панели устройства или с использованием ПК; — осциллографирование аварийных событий; — определение расстояния до места короткого замыкания. Основные параметры и характеристики блоков БЭМП РУ Общие данные Номинальное напряжение питания, В ~=220 или =110 Допустимый диапазон питания, В 60.250 Потребляемая мощность по цепям питания, дежурный режим/режим срабатывания (включены все реле), Вт 2,5/6,0 Время готовности устройства, с 0,2 Перерывы питания без перезапуска устройства, с 3 Масса, кг, не более 3,8 Дискретные входы Количество 12 Потребляемый входной ток по каждому дискретному входу, мА 1 Потребление по каждому дискретному входу, Вт, не более 0,5 Тип оперативного питания универсальное (~/=) Порог срабатывания по напряжению, Un, не менее 0,75 Длительность входного сигнала, мс, не менее 20 Выходные реле Количество реле (количество выходов) 10(12) Максимальное коммутируемое напряжение постоянного тока, В 250 Максимальное коммутируемое напряжение переменного тока, В 440 Максимально допустимый ток через контакты • длительно, А • в течении 4 с (при скважности 10%), А 8 15 Коммутируемый переменный ток (нагрузка активно-индуктивная cos cp=0,05), А 5 Коммутируемый постоянный ток замыкания/размыкания, (нагрузка активно-индуктивная L/R=50 мс), А 5/0,15 Аналоговые сигналы Рабочий диапазон фазных токов (Iном=5 А (Iном=1 А)), А 0,2.175 (0,04.35) Рабочий диапазон токов (3I0 ном=0,2 А), А 0,02..7 Длительно допустимый ток, А 20 Рабочий диапазон напряжений, В 0,5…140 Погрешность измерений, не более % 1,5 Связь Интерфейс и ПО для связи с ПК USB, BempExplorer Интерфейс для связи с АСУ ТП изолированный RS 485 Протоколы связи ModBus RTU IEC 60870-5-103
