АТА-2504

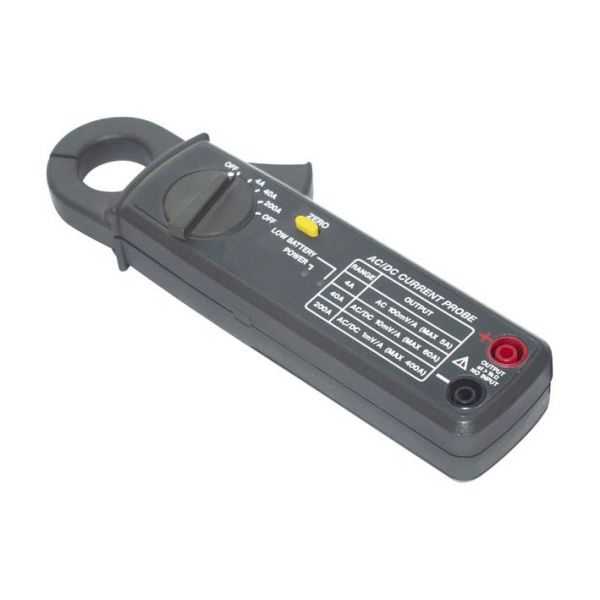

АТА-2504 Токовые клещи многофункциональные Токовые клещи-адаптер, при подключение к мультиметру, результаты измерений отображаются на дисплее мультиметра, а подключив токовые клещи-адаптер к осциллографу можно исследовать форму сигнала. Технические характеристики токовых клещей АТА-2504 — Три диапазона (4 А, 40 А, 200 А) в каждом из режимов измерений (перем./пост. ток) — Выходной сигнал от 1 до 100 мВ на 1 А (перем./пост. ток) — Частотный диапазон 40 Гц…1 кГц — Датчик на эффекте Холла — Питание 2 батареи по 1,5 В типа АА — Габаритные размеры 183х61х36 мм — Масса 190 г — Габаритные размеры в упаковочной таре 120х60х225, вес 0,45 кг. — Гарантийный срок: 12 месяцев Постоянный ток Диапазон Выход Погрешность Чувствительность 0…4 А* 100 мВ/А ±(0,02 Iизм + 0,005 А) 0,1 мВ/1 мА 0…40 А 10 мВ/А ±(0,01 Iизм + 0,02 А) 0,1 мВ/10 мА 0…150 А 1 мВ/А ±(0,01 Iизм + 0,2 А) 0,1 мВ/100 мА 150…200 А 1 мВ/А ±(0,022 Iизм + 0,2 А) 0,1 мВ/100 мА * на диапазоне 4 А выходное напряжение может колебаться в пределах 0,4 мВ Переменный ток (при частоте 40 Гц…1 кГц) Диапазон Выход Погрешность Чувствительность 0…4 А 100 мВ/А ±(0,02 Iизм + 0,005 А) 0,1 мВ/1 мА 0…40 А 10 мВ/А ±(0,015 Iизм + 0,03 А) 0,1 мВ/10 мА 0…150 А 1 мВ/А ±(0,015 Iизм + 0,3 А) 0,1 мВ/100 мА 150…200 А 1 мВ/А ±(0,022 Iизм + 0,2 А) 0,1 мВ/100 мА Стандартная комплектация токовых клещей АТА-2504 — Токовые клещи-адаптер — Измерительные щупы — Защитный чехол — Руководство по эксплуатации Дополнительная комплектация токовых клещей АТА-2504 — Измерительные соединительные кабели PTL904-1, PTL904-2, PTL904-3, PTL904-4, PTL904-5, PTL907-1, PTL907-2, PTL908-1, PTL908-2, PTL908-3 — Зажим-насадка типа «крокодил» 1000V / 12А PTL909-5 (цвета: красный / черный) — Зажим-насадка типа «крокодил» 1000V / 20А АСА-2106 (цвет синий) — Магнитный адаптер АСА-2207 для безопасной работы в электрощитовых — АСА-2308 – адаптер для проводов, не имеющих разъема — Минищуп с острой подпружиненной тонкой контактной иглой АСА-2364 — Гнездо-адаптер АСА-2104 для многоразового временного впаивания в плату — Переходник-шунт PTL-2172 — Универсальный набор аксессуаров АСА-2907 — Кейс пластиковый герметичный 37-1
