АНКАТ-7670 - автоматический газоанализатор измерения уровня одоризации

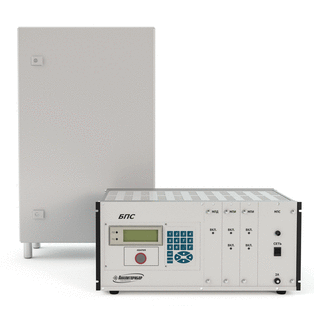

Предназначен для измерения массовой концентрации меркаптанов (одорантов) в природном газе по ГОСТ 5542-87 и ВРД 39-1.10-069-2002 и выдачи сигнализации при снижении/превышении концентрации относительно установленных пороговых значений. Обеспечивают автоматический пересчет результатов измерений в массовую концентрацию серы меркаптановой. Область применения: газораспределительные станции с газопроводами высокого и среднего давления согласно СНиП 42-01-2002; газораспределительные организации. Тип прибора - стационарный. Метод измерения - электрохимический. Режим работы - непрерывный. Режим измерения - циклический.   Газоанализатор состоит из блока питания и сигнализации (БПС) и блока отбора пробы (БОП). В блоке отбора пробы устанавливается датчик (БД). Территориально БПС размещается вне взрывоопасной зоны. БОП может устанавливаться во взрывоопасной зоне класса IIВ Т4. С мая 2017г. в газоанализаторе АНКАТ-7670 введена шкала показания интенсивности запаха в баллах. Основные технические характеристики Характеристики Значения Примечание Диапазон измерения массовой концентрации  меркаптанов (R-SH), мг/м 3 0 – 80 этилмеркаптан (C 2 H 5 SH) Диапазон показаний массовой концентрации серы  меркаптановой, мг/м 3 0 – 40 Предел допускаемой основной абсолютной  погрешности, мг/м 3 ±2 ±(2+0,2х(С ВХ -10)) на участке 0 – 10 на участке 10 – 80 Напряжение питания, В основное 220   резервное 24 только для АНКАТ-7670-РП Потребляемая мощность, ВА 60   Температура окружающей среды, °С:   БПС от +5 до +40   БОП от -45 до +40   Максимальное расстояние от БОП до БПС, м 150    Выходные характеристики: - токовый выход, мА 4 – 20   - цифровой выход RS232, RS485   - «сухие» контакты реле 220В; 2,5А пороги, отказ, откл. питания Габаритные размеры, мм:   масса, кг БПС 480х290х220 8 БОП 250х400х670 25 Маркировка по степени взрывозащиты: [Exib]IIB 1ExibdIIBT4 X для БПС для БОП Степень защиты от попадания внутрь твердых тел и воды: IР20 IР54 для БПС для БОП Отличительные особенности 01. Измерение степени одоризации в реальном времени, выдача информации оператору; 02. Возможность управления работой одоризационной установки (коррекция подачи одоранта в зависимости от его фактического содержания); 03. Наличие токового и цифрового выходного сигнала для передачи значения концентрации, служебных данных и управления режимами работы газоанализатора; 04. Наличие энергонезависимой памяти для хранения значений концентрации за последние 30 суток работы, даты и времени замера. Техническая информация Техническое описание на газоанализаторы измерения уровня одоризации АНКАТ-7670 Руководство по эксплуатации на газоанализаторы АНКАТ-7670 Запасные инструменты и принадлежности (ЗИП) к АНКАТ-7670 Монтажный чертеж на газоанализаторы измерения уровня одоризации АНКАТ-7670 Сертификаты
