АМ-7113

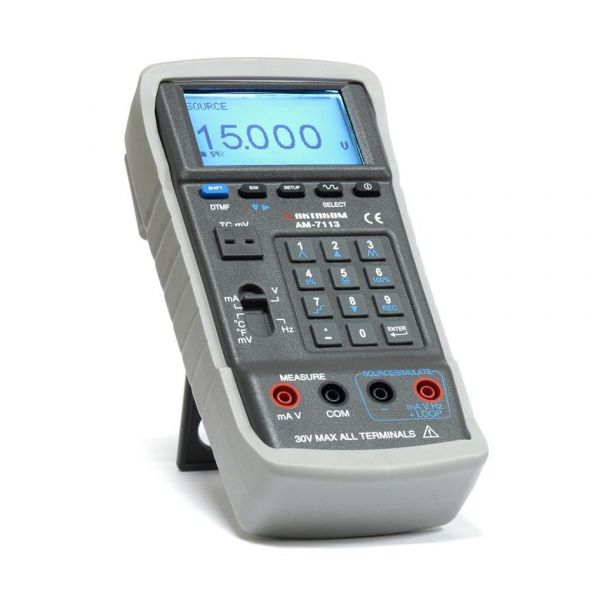

АМ-7113 Мультиметр-калибратор процессов Многофункциональные мультиметры-калибраторы АМ-7113 предназначены для измерения и выдачи сигналов высокоточного значения при проверке и калибровке различного оборудования (датчики, измерители, преобразователи, контроллеры и т.п.) во время проведения ремонтных или пуско-наладочных работ. Это компактные портативные приборы, необходимые в работе инженеров, наладчиков и специалистов ремонтных служб, позволяющие сэкономить время и решить широкий круг задач в полевых условиях. Многофункциональный мультиметр-калибратор процессов АМ-7113 Базовая погрешность 0,03%. Измерение постоянного напряжения -3 В…24 В; — постоянного тока -4 мА…24 мА; — температура 11 типов термопар. Источник: постоянное напряжение 5 мкВ…15 В; —  постоянный ток 5 мкА…24 мА; — генератор частоты 0,3 Гц…20 кГц, — 4 стандартные и произвольная формы; — генерация одиночного импульса 3 мкс…999,9 мс и двухтонального сигнала; — температура 11 типов термопар Питание ток петли (4-20 мА) 24 В. Имитация трансмиттера в диапазоне 4…20 мA. Имитация электронной нагрузки (30 В/20мА). Тестирование светодиодов (0-24мА). Автоизменение тока с заданным шагом (ПО). Компенсация холодного спая. Выбираемый 250 Ом HART резистор. Функция регистратора. Питание сетевой адаптер 220 В/15В, 0,5А; — аккумулятор 11,1 В/1600 мАч. Габаритные размеры 214х98,7х56 мм, масса 650 г. Гарантийный срок: 14 месяцев Общие характеристики мультиметр-калибратора процессов АМ-7113 — Двойной высоконтрастный ЖК-дисплей 4 1/2 разряда — Контрастная белая подсветка — Кнопочное управление Технические характеристики мультиметр-калибратора АМ-7113 Функции источника сигнала   Параметр Диапазон Разрешение Погрешность Примечание Постоянное напряжение 0,005…10 В 0,001 В ±(0,03%+5 е.м.р.) Макс. ток нагрузки 1 мА Ток короткого замыкания <100 мА 10 В…15 В Постоянный ток 0,005 мА…4 мА 1 мкА ±(0,03%+5 е.м.р.) Vopen>24 В 4 мА…20 мА ±(0,03%+3 е.м.р.) 20 мА…24 мА ±(0,03%+5 е.м.р.) Генерация сигнала Синусоидальная форма 0,1 В …20 В 0,001 В ±(5%+0,3 В) 0,3…20 кГц, 50%, смещение 0 В Прямоугольная форма 1 В …20 В ±(6%+0,4 В) 0,3…20 кГц, 50%, смещение 0 В Другие формы 0,1 В …20 В ±(6%+0,4 В) 0,3…20 кГц, смещение 0 В Смещение -5 В…5 В ±(5%+0,5 В+5%Vп-п) Максимальный размах < 20 Вп-п Частота 0,3 Гц …99,999 Гц 0,1 Гц 0,002 Гц 10,00 Гц …999,99 Гц 0,1 Гц 0,02 Гц 1000,0 Гц …9999,9 Гц 0,1 Гц 0,2 Гц 10000 Гц …20000 Гц 1 Гц 2 Гц Термопара K -200…-150 °С / -382…-238 °F 0,1 °С /0,1 °F 2,0 °С / 3,6 °F Погрешность не включает ошибку внутреннего компенсационного преобразователя -150…0 °С / -238…32 °F 1,2 °С / 2,1 °F 0…1000 °С / 32…1832 °F 0,8 °С / 1,4 °F 1000…1370 °С / 1832…2498 °F 1,2 °С / 2,1 °F J -200…-150 °С / -382…-238 °F 2,0 °С / 3,6 °F -150…0 °С / -238…32 °F 1,0 °С / 1,8 °F 0…1050 °С / 32…1922 °F 0,7 °С / 1,2 °F E -200…-150 °С / -382…-238 °F 1,5 °С / 2,7 °F -150…0 °С / -238…32 °F 0,9 °С / 1,6 °F 0…850 °С / 32…1562 °F 0,7 °С / 1,2 °F T -200…-150 °С / -382…-238 °F 1,5 °С / 2,7 °F -150…0 °С / -238…32 °F 1,2 °С / 2,1 °F 0…400 °С / 32…752 °F 0,8 °С / 1,4 °F R 0…500 °С / 32…932 °F 1,8 °С / 3,2 °F 500…1760 °С / 932…3200 °F 1,5 °С / 2,7 °F S 0…500 °С / 32…932 °F 1,8 °С / 3,2 °F 500…1760 °С / 932…3200 °F 1,5 °С / 2,7 °F N -200…0 °С / -328…32 °F 1,5 °С / 2,7 °F 0…1300 °С / 32…2372 °F 0,9 °С / 1,6 °F L -200…0 °С / -328…32 °F 0,9 °С / 1,6 °F 0…900 °С / 32…2372 °F 0,7 °С / 1,2 °F U -200…0 °С / -328…32 °F 1,1 °С / 1,9 °F 0…600 °С / 32…1112 °F 0,7 °С / 1,2 °F В 600…800 °С / 1112…1472 °F 2,2 °С / 3,9 °F 800…1000 °С / 1472…1832 °F 1,8 °С / 3,2 °F 1000…1820 °С / 1832…3308 °F 1,4 °С / 2,5 °F C 0…1800 °С / 32…3272 °F 1,0 °С / 1,8 °F 1800…2310 °С / 3272…4190 °F 1,5 °С / 2,7 °F mV -10 мВ…70 мВ 0,05 мВ Формирование импульсов (прямоугольная форма, 10 Вп-п, смещение -5 В…+5 В) 3,0 мкс…9999,9 мкс 0,1 мкс Время нарастания: макс. 10 мкс, тип. 5 мкс Время спада: макс. 15 мкс, тип. 7,5 мкс 10,000 мс…99,999 мс 0,001 мс 100,00 мс…999,99 мс 0,01 мс Коэффициент заполнения (прямоугольная форма,10 Вп-п, 0,3…20 кГц) 0%…100% 1% Время нарастания: макс. 10 мкс, тип. 5 мкс Время спада: макс. 15 мкс, тип. 7,5 мкс DTMF сигнал Частотный диапазон 0,3 …99,999 Гц 0,1 Гц 0,002 Гц 10,00 …999,99 Гц 0,1 Гц 0,02 Гц 1000,0 …9999,9 Гц 0,1 Гц 0,2 Гц 10000…20000 Гц 1 Гц 2 Гц % 0%…100% 1% 5% Фазовый угол 0…360 ° 1 ° ±(100 мкс + 1°) Амплитуда (Вп-п, F1=F2) 5 В…20 В 0,001 В ±(10%+0,6 В) Смещение (Вп-п, F1=F2) -5 В…5 В 0,001 В ±(10%+0,6 В+5%Vп-п) Функции измерителя Параметр Диапазон Разрешение Погрешность Примечание Постоянное напряжение -3 В…-0,005 В 0,001 В ±(0,03%+10 е.м.р.)   0,005…10 В ±(0,03%+5 е.м.р.) 10 В…15 В ±(0,03%+5 е.м.р.) Постоянный ток -4 мА…-0,005 мА 1 мкА ±(0,03%+10 е.м.р.)   0,005 мА…4 мА ±(0,03%+5 е.м.р.) 4 мА…20 мА ±(0,03%+3 е.м.р.) 20 мА…24 мА ±(0,03%+5 е.м.р.) Термопара K -200…-150 °С / -382…-238 °F 0,1 °С /0,1 °F 2,0 °С / 3,6 °F Погрешность не включает ошибку внутреннего компенсационного преобразовате -150…0 °С / -238…32 °F 1,2 °С / 2,1 °F 0…1000 °С / 32…1832 °F 0,8 °С / 1,4 °F 1000…1370 °С / 1832…2498 °F 1,2 °С / 2,1 °F J -200…-150 °С / -382…-238 °F 2,0 °С / 3,6 °F -150…0 °С / -238…32 °F 1,0 °С / 1,8 °F 0…1050 °С / 32…1922 °F 0,7 °С / 1,2 °F E -200…-150 °С / -382…-238 °F 1,5 °С / 2,7 °F -150…0 °С / -238…32 °F 0,9 °С / 1,6 °F 0…850 °С / 32…1562 °F 0,7 °С / 1,2 °F T -200…-150 °С / -382…-238 °F 1,5 °С / 2,7 °F -150…0 °С / -238…32 °F 1,2 °С / 2,1 °F 0…400 °С / 32…752 °F 0,8 °С / 1,4 °F R 0…500 °С / 32…932 °F 1,8 °С / 3,2 °F 500…1760 °С / 932…3200 °F 1,5 °С / 2,7 °F S 0…500 °С / 32…932 °F 1,8 °С / 3,2 °F 500…1760 °С / 932…3200 °F 1,5 °С / 2,7 °F N -200…0 °С / -328…32 °F 1,5 °С / 2,7 °F 0…1300 °С / 32…2372 °F 0,9 °С / 1,6 °F L -200…0 °С / -328…32 °F 0,9 °С / 1,6 °F 0…900 °С / 32…2372 °F 0,7 °С / 1,2 °F U -200…0 °С / -328…32 °F 1,1 °С / 1,9 °F 0…600 °С / 32…1112 °F 0,7 °С / 1,2 °F B 600…800 °С / 1112…1472 °F 2,2 °С / 3,9 °F 800…1000 °С / 1472…1832 °F 1,8 °С / 3,2 °F 1000…1820 °С / 1832…3308 °F 1,4 °С / 2,5 °F C 0…1800 °С / 32…3272 °F 1,0 °С / 1,8 °F 1800…2310 °С / 3272…4190 °F 1,5 °С / 2,7 °F mv -10 мВ…70 мВ mV 0,05 мВ   — Питание сетевой адаптер 220 В/15В, 0,5А; аккумулятор 11,1 В/1600 мАч — Габаритные размеры 214х98,7х56 мм — Масса 650 г.
