АИД-70Ц

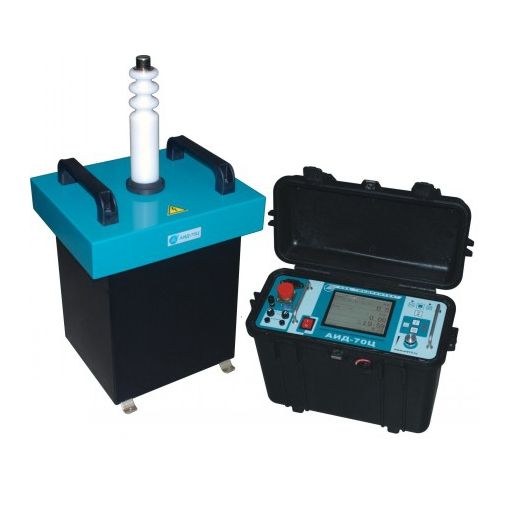

АИД-70Ц Аппарат испытания диэлектриков цифровой Аппарат АИД-70Ц  предназначен для измерения электрической прочности изоляции силовых высоковольтных кабелей, различных электроизоляционных материалов и устройств, работающих в составе электрических установок высокого напряжения. АИД-70Ц   может использоваться как источник высокого напряжения переменного и постоянного тока. Аналоговым прототипом аппарата является успешно выпускаемый в течение нескольких лет АИД-70М, зарекомендовавший себя как надежный и неприхотливый аппарат для высоковольтных испытания и генерирования напряжения. Применяемая в аппарате микропроцессорная система обработки сигналов и управления силовой частью позволила повысить точность измерения и наделить АИД-70Ц новыми функциями для удобства работы с аппаратом. В аппарате АИД-70Ц  используется двухконтурная система стабилизации, позволяющая повысить точность поддержания напряжения на заданном уровне и исключить возможные колебания. Это стало возможным благодаря раздельному отслеживанию колебаний напряжения электропитания и напряжения, связанного с изменением тока нагрузки. Система управления отслеживает возможные изменения и оптимизирует сигнал управления автотрансформатором. Особенности аппарата испытания диэлектриков цифрового АИД-70Ц, отличающие его от предлагаемой на рынке аппаратуры подобного назначения: — встроенная память, позволяющая записывать параметры пяти наиболее часто проводимых видов испытаний(изоляторы, разрядники, выключатели, кабели 6,3 кВ, кабели 10 кВ и т.п.) — возможность выбора между ручным и автоматическим режимом работы. Последний предусматривает задание оператором величины испытательного напряжения с шагом 1 кВ, скорости — подъема испытательного напряжения, напряжения и тока срабатывания защиты, времени проведения испытания. — вывод всей необходимой информации о параметрах и результатах испытаний на жидкокристаллическую панель — возможность вывода протокола испытаний на печать — пульт аппарата выполнен в ударопрочном герметичном пластиковом корпусе с удобной лямкой для транспортировки. На сегодняшний день аппарат   АИД-70Ц   является наиболее современным и функционально насыщенным аппаратом для испытания изоляции и генерирования высокого напряжения. Технические характеристики аппарата испытания диэлектриков цифрового АИД-70Ц: Параметр Значения Диапазон регулирования напряжения (постоянного/переменного) 2-70 кВ / 2-50 кВ Ток нагрузки при постоянном/переменном напряжении 0-10 мА / 0-50 мА Непосредственное измерение напряжения на нагрузке с относительной (абсолютной) погрешностью не более 3% Защита от превышения максимального напряжения и тока нагрузки + Пределы измерения тока на дополнительном диапазоне для переменного/постоянного тока 0-2000 мкА / 0-1000 мкА Параметры питающей сети (220±22) В, 50 Гц Масса установки пульта управления / блока высоковольтного, кг 15 / 37 Габариты упаковки (ДхШхВ), мм 790х300х660 Вес БРУТТО, кг 59 Комплект поставки АИД-70Ц № Наименование Количество 1 Пульт управления 1 2 Генератор высоковольтный 1 3 Комплект ЗИП 1 4 Кабель сетевого питания аппарата 1 5 Провод заземления 2 6 Документация 1 Руководство по эксплуатации — аппарат АИД-70Ц
