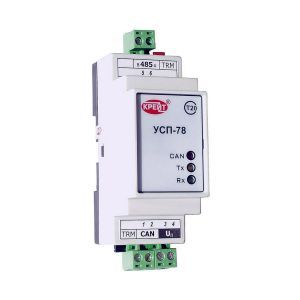

Адаптер CAN - BUS / Modbus УСП-78

Назначение Устройство согласования протоколов УСП-78 (далее - УСП-78) предназначено для работы в составе контролируемых пунктов (КП) на базе приборов серии Т-20, объединенных магистралью CAN-BUS, в различных системах телемеханики с преобразованием протокола передачи данных. Стыковка приборов серии Т-20 с системой телемеханики и диспетчеризации с целью сбора и передачи информации на диспетчерский пункт, включая телеизмерение, телесигнализацию и телеуправление, корректировку условно-постоянных величин. Структура системы передачи информации с применением УСП Интерфейс подключения к внешней системе:   RS-232  (исполнение 01)   RS-485  (исполнение 03) Протокол обмена данными выбирается во время предварительной настройки Протокол или система Разработчик системы Магистраль-1 "Газавтоматика", Москва Modbus (RTU slave) "Магистраль-2" разработки "Газавтоматики", "АСУ-ТП" разработки "Инкомсистем" г.Казань и другие УНК ТМ "НИИ ИС", г.Нижний Новгород +   Программное обеспечение УСП-78 ( Обновлён: 06.05.2019 Размер: 3.74 Мб ) База данных ТЭКОН-20 ( Обновлён: 21.07.2020 Размер: 1.13 Мб ) Телепорт ТТР20 ( Обновлён: 22.06.2020 Размер: 7.45 Мб ) +   Руководства на русском [Rus] Руководство по эксплуатации УСП-78 ( Обновлён: 22.03.2018 Размер: 590.62 Кб ) +   Руководства на английском [Eng] Руководство по эксплуатации УСП-78 [Eng] ( Обновлён: 01.02.2019 Размер: 387.21 Кб ) +   Лицензии и сертификаты Декларация о соответствии Техническому регламенту ТС 020/2011 ( Обновлён: 26.04.2016 Размер: 1.16 Мб ) Сертификат соответствия правилам безопасности в нефтяной и газовой промышленности № С-ЭПБ.001.ТУ.00553 ( Обновлён: 19.06.2017 Размер: 1.34 Мб ) Интерфейсы Интерфейсы обмена данными CAN-BUS, RS-232, RS-485 Питание Диапазон напряжения питания (18-36) В Потребление мощности, не более 0,5 Вт Корпус Степень защиты от внешних воздействий по ГОСТ 14254 IP20 Габаритные размеры 110x40x60 Масса, не более 0,3 кг Монтаж DIN-рейка Условия эксплуатации Температура от -10°C до +50°C Относительная влажность, не более 95% Механические нагрузки по ГОСТ P 52931 группа L1
