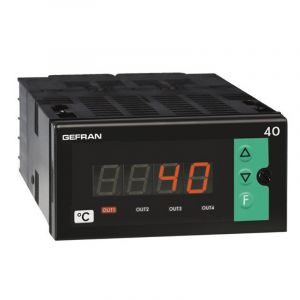

40T96

Индикатор с микропроцессором в формате 96x48 (1/8 DIN) выполнен с помощью поверхностного монтажа. Прибор имеет лицевую панель с лексан мембраной (обеспечивается IP65), которая имеет 3 клавиши, дисплей на 4 цифры и 3 светодиода индикации состояния выходов. Входной сигнал выбирается для широкого диапазон датчиков: - Типы термопар: J, K, R, S, T, B, E, N, U, G, D, C; - Термометры сопротивления Pt100, Pt100J 2 / 3-х проводные; - PTC и NTC термисторы; - Линейные входы 0...60 / 12...60mV, 0...20 / 4...20mA, 0...10 / 2...10 / 0...5 / 1...5 / 0...1 / 0, 2...1V. Выбор делается использованием клавиш лицевой панели и корректными клеммными колодками на входе. Вешний шунт или адаптер не требуются. Цифровой вход (24Vdc/4mA) доступен для перезагрузки, удержания, мерцания, сортировка пиков или разблокировка запирания. Прибор имеет максимально 4 выхода, которые могут иметь механические реле (5A/250V) или логические выходы 24V±10% (10Vmin / 20mA). Один выход 4...20mA (максимально 500 Ohm) предназначен для ретрансляции сигнала измеряемого входа. Выход ретрансляции, цифровой вход и третий выход - как альтернатива. Опции включают в себя симисторный выход, который может напрямую управлять активными нагрузками вплоть 1A при 240V. Программирование прибора выполняется простой группировкой параметров в функциональные блоки (CFG для гистерезиса сигнализатора, Inp для входов, Out для выходов...) и упрощенным меню ввода данных. Настойка может быть упрощена дальнейшим использованием набора программирования на ПК, состоящим из кабелей соединения и программного обеспечения, которое работает в среде Windows (см. спецификацию, код 80021). Персональный программный защитный код по настройке (защита паролем) можно использовать для ограничения доступа к уровням редактирования и отображения параметров настройки. - Вход настраивается с лицевой панели - Защищен персональным кодом - Конфигурируется с линии последовательной передачи данных - Встроенный источник питания преобразователя - Доступная заказная линеаризация термопары - Внутренняя линеаризация для технических единиц - Время выборки и воздействие расцепления программируются между 15 и 120msec с разрешением между 4000 и 16000 шагами - Ретрансляция сигнала измеряемого параметра - 4 точки расцепления полностью настраиваются с клавиатуры - RS485 оптически изолированная линия последовательной передачи данных. K19Протокол : GEFRAN CENCAL или MODBUS RTU - Быстрая настройка с ПК с помощью ПО Winstrum
