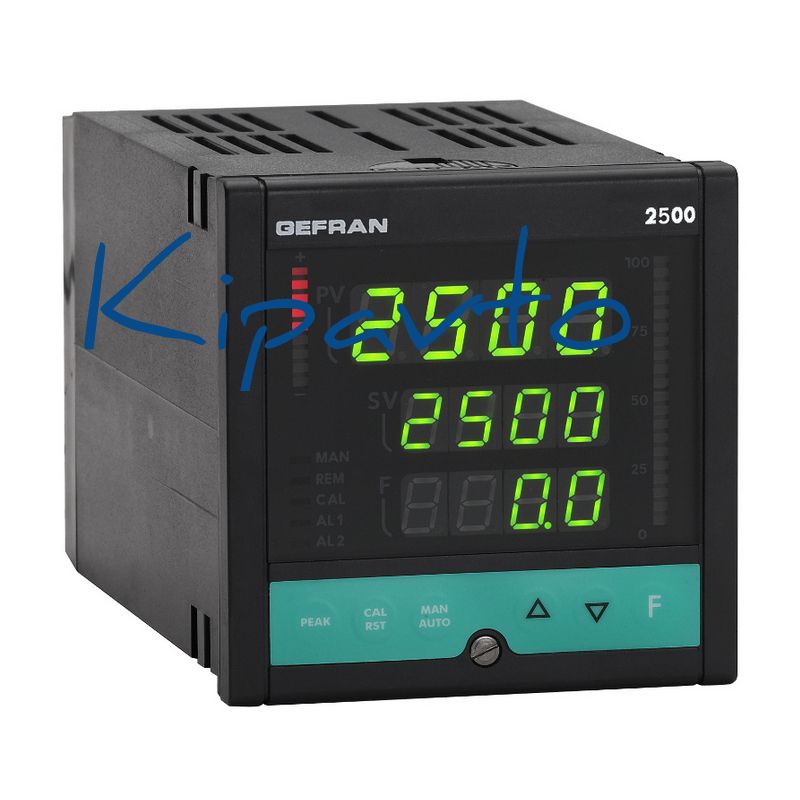

2500

Микропроцессорный ПИД регулятор на 1 контур управления 96 x 96 (1/4 DIN) формата применяется в процессах с высокой скоростью изменения процесса. Благодаря расширенному функционалу и настраиваемой аппаратной и программной частями прибор обеспечивает высокую гибкость применения в системах для управления и текущего контроля давления, усилия, температуры, дифференциального давления, может захватывать до 4 параметров. Имеет два основных аналоговых входа, настраиваемых для тензодатчика / потенциометра / линейного сигнала / термопары / термосопротивления (один из которых опциональный) и два дополнительных аналоговых входа для линейных сигналов (к примеру, функции дистанционной уставки и вход линейной скорости). Два изолированных аналоговых выхода (один из которых опциональный) для управления. Операторский интерфейс с уровнем защиты IP54 (IP65 с защитной крышкой) и 6 кнопками, тремя дисплеями на 5 знаков (один из которых 2-х цветный), и двумя гистограммами с настраиваемой функцией. Управление и команды отправляются с лицевой панели или через 4 дискретных входа, которые назначаются под функции, такие как сброс, калибровка, вручную/авто, локально/дистанционно, удержание, увеличить/уменьшить (функция мотопотенциометра), выбор набора параметра,выбор уставки. Прибор в базовом исполнении имеет 4 настраиваемых релейных выхода. Расширенная версия поставляется с опциями: - изолированный аналоговый выход для ретрансляции процесса, пиков, дистанционного набора, отклонения, уставки сигнализации, различных значений - расширение на 4 входа/выхода - соединение через Modbus RTU - соединение через Profibus DP (slave) КОНТРОЛЛЕР Самостоятельно адаптирующееся ПИ управление или ПИД управление (нагрев/охлаждение), регулятор соотношений, контроллер дифференциального давления, самонастройка, непрерывная или одноразовая автонастройка, авто/вручную, локально/дистанционно, градиент уставки и мощности, ограничение динамической мощности. 8 наборов выбираемых ПИД параметров основаны на уровне уставки/ PV / отклонения или выставляются с дискретных входов. СИГНАЛИЗАТОРЫ 4 настраиваемых уставки сигнализации. Функция настройки безаварийного режима. ОСНОВНЫЕ ФУНКЦИИ 2500 прибор позволяет определить два отдельных математических отношения между двумя аналоговыми входами. Результаты используются как уставки процесса и сигнализации, управляющий выход и др. ЦИФРОВОЕ СОЕДИНЕНИЕ Прибор имеет опционально RS485 2/4-х проводное / RS232 соединение с MODBUS RTU протоколом для доступа к параметрам прибора. КОНФИГУРАЦИЯ Для быстрого поиска данных процедура программирования производится через структуру меню с различными уровнями настройки. - Два настраиваемых входа для тензодатчика / потенциометра / линейного сигнала / термопары / термосопротивления - Два дополнительных аналоговых входа - Дифференциальное измерение - Высокая точность: 0.1 % от полной шкалы ± 1 цифра - Автоматическая калибровка 6-проводного тензодатчика - Питание преобразователя нормированного сигнала и питание датчика веса - ПИД управление с 8 наборами выбирамеых параметров - 4 настраиваемых сигнализатора, функция безаварийности - До 3 изолирвоанных аналоговых выходов для управления и ретрансляции - 4 дискретных входа - 4 релейных выхода с настраиваемой функцией - Расширение на 4 настраиваемых дискретных входа и/или выхода - Последовательное соединение через RS485/RS 232 MODBUS RTU или Profibus DP Slave - Лицевая панель с тремя дисплеями на 5 знаков и двумя гистограммами
